Обследование промышленных зданий и сооружений

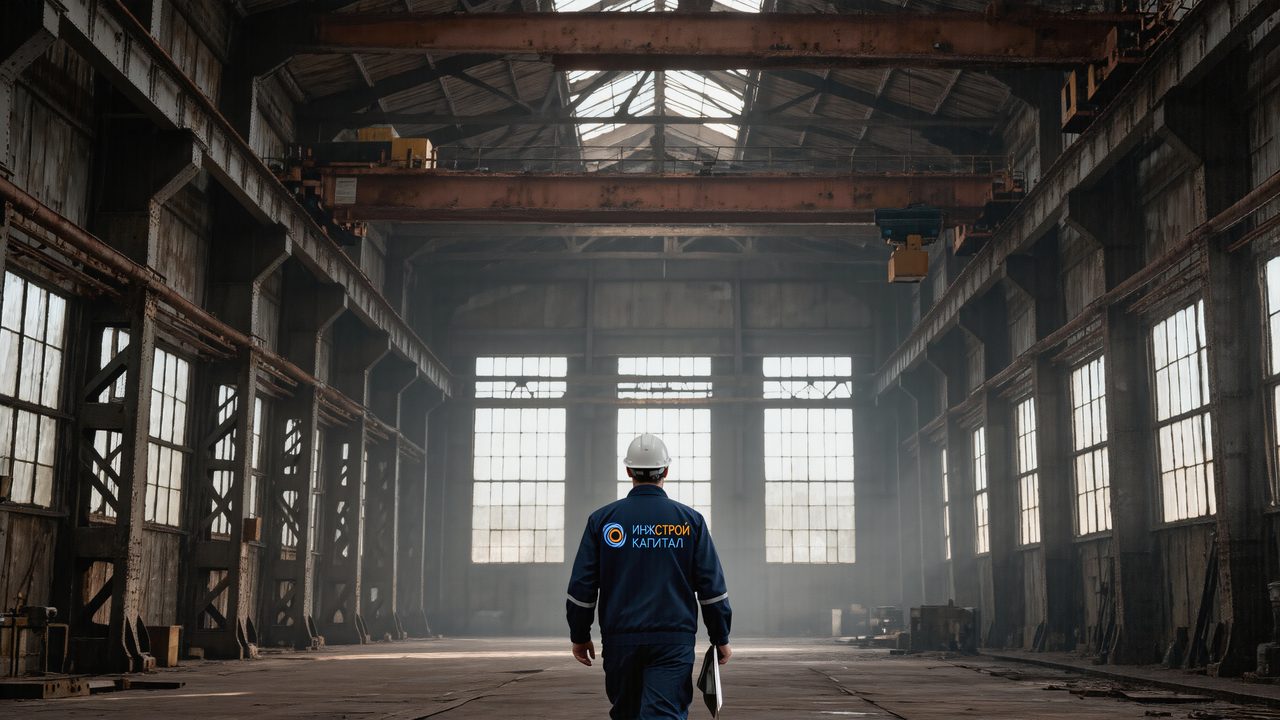

Специфика промышленных зданий

Производственное здание изнашивается не так, как гражданское. Каркас работает под динамическими нагрузками кранов и оборудования, металл корродирует в агрессивных средах, история перепланировок под новые технологические линии редко полностью отражена в документации. Поэтому и обследование здесь — не осмотр, а инженерная работа с расчётами: фактические сечения, реальная прочность материалов, действительные нагрузки.

Отдельный пласт — конструкции, которых нет в гражданском строительстве: подкрановые балки и крановые пути, эстакады, конвейерные галереи, рабочие площадки, фундаменты под оборудование. По каждой из них есть свои критерии предельных состояний, и мы обследуем их в комплексе со зданием.

Перечень объектов обследования задан пунктом 5.1.5 ГОСТ 31937-2024, и промышленная специфика в нём видна прямо: помимо грунтов основания, фундаментов, стен, колонн, перекрытий и покрытий там названы подкрановые балки и фермы, светопрозрачные конструкции, включая зенитные и светоаэрационные фонари, связевые конструкции и элементы жёсткости, а также стыки и узлы сопряжения конструкций между собой — со способами соединения и размерами площадок опирания. Последнее для цехов принципиально: значительная часть аварий металлических каркасов начинается не в самом элементе, а в узле.

Что смотрят в стальном каркасе

Стальные конструкции — основной несущий материал большинства производственных зданий, и стандарт описывает их обследование отдельным подразделом 5.3.3. Техническое состояние определяют по десяти факторам (п. 5.3.3.1):

• фактические размеры поперечных сечений, габариты элементов и узлов — с учётом степени и характера коррозии;
• отклонения фактических сечений от проектных (если документация есть);
• наличие и влияние дефектов и механических повреждений — для цеха это в первую очередь следы наездов техники и температурных воздействий;
• состояние сварных, заклёпочных и болтовых соединений;
• прогибы и деформации;
• наличие и качество защитных, в том числе огнезащитных, покрытий;
• фактические физико-механические характеристики применённой стали и её химический состав;
• фактическое пространственное положение элементов;
• отсутствие элемента — в старых цехах связи и распорки нередко снимались под технологию и не возвращались;
• отклонения элементов от проектного положения: смещение опорных узлов ферм, взаимное смещение поясов ферм, взаимное смещение прогонов.

Дефектами и повреждениями считают отклонения выше предельных, установленных нормативными документами и ГОСТ 23118; критерии оценки технического состояния металлических конструкций вынесены в приложение Г стандарта (п. 5.3.3.3). Итогом становится ведомость основных элементов с размерами поперечных сечений и марками сталей — именно она уходит в поверочный расчёт (п. 5.3.3.16).

Два запрета, из-за которых дешёвое обследование металла бесполезно

Здесь стандарт формулирует не рекомендации, а прямые запреты — и по ним удобно проверять любой отчёт по металлоконструкциям, включая чужой.

Первое. «Определение предела текучести и предела прочности применённой стали выполнять на основании косвенных характеристик, например по твёрдости, не допускается» (п. 5.3.3.10). Замер твердомером — быстрый и дешёвый способ, который встречается в отчётах регулярно; расчёт несущей способности на таких данных нормой не поддерживается.

Второе. Определять химический состав сталей и элементов соединений портативными рентгенофлуоресцентными анализаторами не допускается: они не определяют с требуемой точностью массовую долю углерода, серы, фосфора и других нормируемых в строительных сталях элементов (п. 5.3.3.11). Норма отсылает к фотоэлектрическому или атомно-эмиссионному спектральному анализу (п. 5.3.3.6), а механические характеристики требует получать испытаниями: на растяжение по ГОСТ 1497, на ударную вязкость по ГОСТ 9454, в направлении толщины проката по ГОСТ 28870 (п. 5.3.3.7). Для болтов, гаек и шайб установлены свои стандарты, для болтокомплектов с контролируемым натяжением — серия ГОСТ 32484.

Практический вывод для главного инженера: если марка стали в отчёте «определена на месте», выводы о несущей способности не имеют нормативной опоры. Объём и способ идентификации стали зависят от полноты исполнительной документации (п. 5.3.3.4) — часто вопрос закрывается сертификатами на металл, и тогда разрушающие испытания не нужны вовсе. Это мы выясняем на этапе изучения объекта, до формирования цены.

Отбор проб, если он всё же нужен, проводят на участках, не влияющих на механическую безопасность конструкций; в противном случае стандарт требует предусмотреть разгрузку конструкции или постановку страховочных опор (п. 5.3.3.5).

Коррозия: как её измеряют и во что она превращается в расчёте

Для промышленного здания коррозия — не косметика, а прямая потеря сечения. Стандарт задаёт и методику замера, и способ учёта результата.

Толщину элементов, повреждённых коррозией, измеряют не менее чем в трёх наиболее повреждённых сечениях по длине элемента, и в каждом сечении выполняют не менее трёх измерений (п. 5.3.3.13). По результатам обследования назначают редуцированные сечения с учётом фактических коррозионных повреждений (п. 5.3.3.12) — поверочный расчёт ведётся по фактически оставшемуся металлу, а не по проектному профилю.

Для железобетонных конструкций логика та же. Состояние арматуры выявляют удалением защитного слоя на контрольных участках, выбирая места так, чтобы минимизировать воздействие на несущую способность (п. 5.3.1.16). Определяют вид коррозии — сплошная, язвенная, точечная, щелевая, — участки поражения и причину возникновения (п. 5.3.1.17), а оценивают по площади поражённой поверхности, глубине коррозионных поражений и площади остаточного поперечного сечения арматуры (п. 5.3.1.18).

Пункт 5.3.1.19 отдельно перечисляет участки с повышенным коррозионным износом, и половина списка — про производственные здания:

• низ и базы колонн на уровне пола или ниже, особенно при мокрой уборке гидросмывом;
• участки колонн сборных многоэтажных зданий, проходящие через перекрытие, — тоже при мокрой уборке пыли;
• участки плит покрытия вдоль ендов, у воронок внутреннего водостока, у наружного остекления и торцов фонарей;
• опорные узлы стропильных и подстропильных ферм рядом с водоприёмными воронками внутреннего водостока;
• верхние пояса ферм в узлах присоединения аэрационных фонарей и стоек ветробойных щитов;
• верхние пояса подстропильных ферм, вдоль которых расположены ендовы кровель;
• опорные узлы ферм, находящиеся внутри кирпичных стен;
• несущие конструкции перекрытий над проездами и участки конструкций в помещениях с повышенной влажностью или возможными протечками.

Эти зоны мы вскрываем адресно: они дают наибольший вклад в фактическую несущую способность и при этом чаще всего выпадают из визуального осмотра — просто потому, что находятся под кровлей, за обшивкой или в толще стены.

Болтовые и заклёпочные соединения

Обследование болтовых соединений по п. 5.3.3.14 включает проверку метизов на соответствие стандартам, установление класса прочности болтов и гаек, наличие и комплектность шайб, проверку натяжения и мер против самоотвинчивания гаек, инструментальную проверку ширины раскрытия зазоров, качество герметизации соединений, фиксацию срыва контактной поверхности и наличия трещин.

Есть существенное ограничение: контролировать натяжение болтов, покрытых коррозией, любыми видами защитных покрытий, а также подготовленных к монтажу и установленных более 10 суток назад, не допускается (п. 5.3.3.15). Для эксплуатируемого цеха это означает, что «протянуть динамометрическим ключом и записать момент» — не метод оценки; вывод по узлу строится на геометрии, состоянии контактных поверхностей и поверочном расчёте.

Крановые пути: по каким числам путь признают негодным

Крановый путь — самостоятельный объект обследования со своими браковочными нормами, и в цехе он нередко исчерпывает ресурс раньше самих подкрановых балок. Для подъёмных сооружений на опасных производственных объектах нормы задают федеральные нормы и правила, утверждённые приказом Ростехнадзора от 26.11.2020 № 461. Ритм проверок пути — от ежесменного осмотра до периодического комплексного обследования — разобран на странице обследование подкрановых балок, связей и листовых конструкций; здесь — сами критерии, по которым выносится вердикт.

Рельс. Путь опорных подъёмных сооружений бракуется при наличии трещин и сколов рельсов любых размеров, а также при наличии «вертикального, горизонтального или приведённого (вертикального плюс половина горизонтального) износа головки рельса более 15 процентов от соответствующего размера неизношенного профиля» (приложение № 3 к ФНП). Ключевое слово — приведённый: вертикальный и половина горизонтального износа складываются, поэтому рельс может оказаться бракованным при том, что ни один из двух замеров по отдельности до 15 % не дотягивает.

Шпалы. Для наземного кранового пути нормы предметные:

• «в железобетонных шпалах не должно быть сколов бетона до обнажения арматуры, а также иных сколов бетона на участке длиной более 250 мм»;
• «в железобетонных шпалах не должно быть сплошных опоясывающих или продольных трещин длиной более 100 мм с раскрытием более 0,3 мм»;
• «в деревянных полушпалах не должно быть излома, поперечных трещин глубиной более 50 мм и длиной свыше 200 мм, поверхностной гнили размером более 20 мм под накладками и более 60 мм на остальных поверхностях».

Геометрия пути. Предельные отклонения от проектного положения даны в приложении № 5 к ФНП, и там же задана плотность съёмки: измерения «выполняются на всём участке возможного движения ПС через интервалы не более 5 м». Для мостовых кранов — самой массовой техники в цехах — числа такие:

Отдельная тонкость, из-за которой зимние и летние замеры зазора нельзя сравнивать напрямую: «При изменении температуры на каждые 10 °C устанавливаемый при устройстве зазор» меняется на 1,5 мм — «например при температуре плюс 20 °C установленный зазор между рельсами должен быть равен 3 мм, а при температуре минус 10 °C — 7,5 мм». Для козловых кранов действует ещё одно правило: «Величины отклонений для козловых кранов пролётом 30 м и более принимаются, как для кранов-перегружателей».

Наконец, повод для обследования, который на предприятиях возникает чаще всего, — смена крана. При установке на действующий путь дополнительного подъёмного сооружения либо крана большей грузоподъёмности, массы или с более высокой группой классификации «следует выполнить расчёт пути (для надземного — в том числе и подкрановых строительных конструкций) с целью проверки допустимости увеличившейся нагрузки». Эксплуатирующая организация при этом обязана «не эксплуатировать ПС на неработоспособных рельсовых путях», поэтому вывод обследования по пути — это фактически допуск крана к работе.

Открытые крановые эстакады

Открытая крановая эстакада — конструкция без здания вокруг: свободно стоящие колонны, подкрановые балки, связи и площадки под открытым небом. СП 43.13330.2012 «Сооружения промышленных предприятий» (действующая редакция от 02.12.2024) задаёт для неё числа, по которым эстакаду удобно проверять при обследовании.

Деформации основания. Эстакада стоит на отдельных фундаментах, и осадки колонн прямо превращаются в перекос кранового пути. Норма ограничивает результат, а не причину: деформации основания «не должны вызывать дополнительной разности отметок головок подкрановых рельсов на соседних колоннах (вдоль и поперёк эстакады) больше, чем на 20 мм, и изменения расстояния между крановыми рельсами больше, чем на 10 мм». Требование включается, когда рядом стоят здания с накладывающимися зонами деформации грунта или когда нагрузка на пол эстакады от складируемых материалов превышает 0,05 МПа.

Жёсткость поперёк. От горизонтальной силы поперечного торможения одного крана «перемещение кранового рельса должно быть не более 5 мм», а «сближение крановых рельсов — не более 15 мм от совместного действия вертикального давления и поперечного торможения». Эти два числа проверяются расчётом по фактическим сечениям колонн — то есть с учётом коррозионного износа, который на открытой эстакаде всегда больше, чем в цехе.

Что смотрят в конструктивной схеме. Устойчивость в продольном направлении обеспечивается связями: «В продольном направлении устойчивость эстакады следует обеспечивать подкрановыми балками и вертикальными связями, устанавливаемыми в каждом температурном блоке». Снятые под технологию связи — типовой дефект, и на эстакаде он опаснее, чем в здании. Стальными по норме должны быть «тормозные конструкции, концевые упоры на подкрановых балках, вертикальные связи по колоннам, поперечные распорки над крановым габаритом, площадки и лестницы». В стаканных фундаментах проверяется, что «заглубление колонн в стаканы фундаментов должно обеспечивать необходимую заделку растянутой арматуры, а также минимальную заделку колонн», а в сложных грунтовых условиях норма прямо предписывает разрезные балки: «В случае возможных значительных неравномерных осадок фундаментов эстакады в сложных грунтовых условиях следует применять разрезные подкрановые балки».

Безопасность обслуживания. Эта часть даёт больше всего замечаний и при этом проверяется рулеткой. Вдоль подкрановых путей «необходимо предусматривать проходы шириной не менее 0,5 м (в свету), а в местах обхода колонны (при устройстве жёстких поперечных конструкций над габаритом крана) — шириной не менее 0,4 м», либо проход размером 0,4 × 1,8 м устраивается в теле колонны; «Проходы должны иметь постоянные ограждения (перила) высотой не менее 1 м», а «По всей длине и ширине следует предусматривать настил, вплотную подходящий к верхнему поясу подкрановых балок». Подъём — по стационарным лестницам: «постоянные стальные лестницы шириной не менее 0,7 м с углом наклона не более 60° с выходом на них через люки» размером не менее 0,5 × 0,5 м, причём «Крышки люков должны быть шарнирно закреплены, легко и удобно открываться и закрываться», а сами «Лестницы следует предусматривать по торцам эстакады и не реже чем через 200 м по её длине». Кроме того, «Каждый пролёт эстакады должен быть оборудован посадочными и ремонтными площадками и лестницами для подъёма на эстакаду».

Ещё один узел, который на обследовании находится почти всегда, — примыкание эстакады к зданию: «При проектировании открытых крановых эстакад, пристраиваемых к продольным стенам зданий, сток воды с крыши здания на подкрановые пути, троллеи и обслуживающие площадки не допускается». Организованный сток с кровли цеха прямо на путь — источник и коррозии рельса, и обледенения площадок.

Конвейерные и пешеходные галереи

Галерея выглядит простым объектом ровно до первого замера: она длинная, работает на открытом воздухе, несёт динамику от конвейера и накапливает пыль и просыпь. Раздел 8.4 СП 43.13330.2012 задаёт и геометрию, и полный набор нагрузок.

Опоры ставятся с типовым шагом: «Расстояния между осями опор галерей и эстакад следует принимать равными 12, 18, 24 и 30 м», а «Ширина галерей должна быть кратной 0,3 м» — по этим двум признакам на объекте без документации быстро восстанавливается исходная схема и становится видно, где пролёт нештатный.

Расчётный набор нагрузок для пролётных строений и опор включает четыре группы: нагрузки от атмосферных воздействий, «вертикальные нагрузки от собственного веса галерей, конвейера, транспортируемого на ленте груза, веса просыпи, ремонтных материалов и людей», «продольные нагрузки, передающиеся от ленточных конвейеров» и «динамические нагрузки, создаваемые подвижными частями конвейера». На обследовании ключевыми оказываются две последние: продольная нагрузка от конвейера и динамика — то, что не видно на глаз, но что вырабатывает ресурс сварных швов и узлов крепления роликоопор.

Отдельное правило — для мест примыкания галерей к перегрузочным узлам и зданиям при перепаде высот: там «нагрузки от снега и отложений производственной пыли следует принимать действующими одновременно и расположенными на площади квадрата со стороной, равной ширине галереи». Снежный мешок плюс слежавшаяся пыль в одной точке — типичная причина локальных прогибов, которые при обследовании находят именно на примыканиях, а не в середине пролёта.

Наконец, режим эксплуатации задаёт требования к оболочке: «При гидросмыве просыпи ограждающие конструкции галерей следует проектировать утеплёнными и влагостойкими», а «При прокладке в галереях маслонаполненных кабелей галереи должны быть отапливаемыми». Расхождение фактического режима с проектным — частая находка: галерею перевели на гидросмыв, а ограждающие конструкции остались прежними, и дальше идёт ускоренная коррозия каркаса изнутри.

Разгрузочные железнодорожные эстакады

Разгрузочная эстакада под колею 1520 мм — сооружение с самым тяжёлым режимом из всех перечисленных: ударная разгрузка, абразив, перепад температур, вагоны-самосвалы. Раздел 8.5 СП 43.13330.2012 даёт опорные точки для обследования.

Высоты типизированы: «Высоту эстакады (расстояние от головки рельсов на эстакаде до планировочной отметки земли) следует принимать равной 1,8, 3, 6, 9 м». Требование к плану и профилю жёсткое: «Железнодорожные пути на разгрузочных эстакадах следует располагать в продольном профиле на горизонтальной площадке, в плане — на прямом участке». Отклонение от этого — не косметика, а изменение расчётной схемы, и на обследовании оно фиксируется геодезией.

Верхнее строение пути нормируется отдельно: «По условиям самоочистки и надёжности в эксплуатации верхнее строение железнодорожного пути на эстакадах следует принимать усиленной конструкции». Заваленные просыпью шпалы и балласт — не эксплуатационная мелочь, а прямое отступление от условий, при которых эстакада рассчитывалась.

Для обслуживания «по её концам надлежит предусматривать стальные лестницы шириной не менее 0,7 м, с уклоном не более 60° и с ограждением по ГОСТ 23120».

И главное для оценки остаточного ресурса — определение тяжёлого режима работы. Норма даёт его через три конкретных признака: «разгрузка материала кусками массой более 0,5 кН (50 кгс), разгрузка материала с температурой более 50 °C, разгрузка химически активных материалов». При любом из них «необходимо предусматривать механическую, антикоррозионную и термическую защиту элементов конструкций эстакады». Если фактический материал попадает под эти признаки, а защиты нет — это и есть основной вывод обследования, важнее любой отдельной ведомости дефектов.

Когда промышленному предприятию нужно обследование

• Техническое перевооружение — замена оборудования меняет нагрузки; поверочный расчёт до монтажа дешевле усиления после;
• Плановый цикл по ГОСТ 31937-2024 — п. 4.2 рекомендует обследование не реже одного раза в 10 лет, а для зданий, сооружений или их отдельных элементов, работающих в неблагоприятных условиях (агрессивные среды, вибрации, повышенная влажность, сейсмичность 7 баллов и более), — не реже одного раза в пять лет;
• Дефекты — трещины, прогибы, коррозия, повреждения от ударов техники;
• Аварии и инциденты — оценка последствий и возможности эксплуатации;
• Сделки и инвестпроекты — состояние актива перед покупкой или реконструкцией;
• Требования надзора — предписания Ростехнадзора и ведомственного контроля.

Если здание находится на опасном производственном объекте, вместо обследования может требоваться экспертиза промышленной безопасности — определим это на этапе постановки задачи, лицензия на ЭПБ у компании есть.

Отдельно стоит учитывать, что для промышленных зданий чаще срабатывают основания для сплошного, а не выборочного детального обследования: по п. 5.1.14 ГОСТ 31937-2024 к ним относятся отсутствие проектной документации, дефекты, снижающие несущую способность, реконструкция и — что для производства особенно характерно — выявленные в однотипных конструкциях неодинаковые свойства материалов либо разные условия эксплуатации под воздействием агрессивных сред и техногенных процессов. Это главный ценообразующий фактор; правила перехода к выборочному обследованию и объёмы вскрытий подробно разобраны в статье как проходит обследование по ГОСТ 31937-2024.

Опыт и география

В разделе объекты — производственные здания и сооружения по всей стране: цеха металлургических и машиностроительных заводов, объекты энергетики, элеваторы, эстакады, галереи, портовые и аэропортовые комплексы. Работаем с собственной аттестованной лабораторией неразрушающего контроля, а для предприятий с режимом секретности у компании есть лицензия ФСБ.
