Почему эти конструкции выделены в отдельную услугу
У трёх групп, собранных на этой странице, общая особенность: их состояние определяется не одной только статической нагрузкой, а условиями работы, которые обычное обследование каркаса не описывает.
Подкрановая балка живёт не под нагрузкой, а под числом циклов. Каждый проход крана — это цикл нагружения: местное давление колеса, горизонтальная сила от торможения тележки, толчок на стыке рельса. Металл, который спокойно держит статическую нагрузку с запасом, от многократного повторения таких циклов накапливает усталостные повреждения — и трещина появляется без всякой перегрузки, при исправном на вид кране и балке. Не случайно СП 16.13330.2017 «Стальные конструкции. Актуализированная редакция СНиП II-23-81*» перечисляет их первыми среди конструкций, требующих отдельной проверки: «балки крановых путей, балки рабочих площадок, элементы конструкций бункерных и разгрузочных эстакад, конструкции под двигатели». Ключевые характеристики здесь — интенсивность работы крана (группы режимов от 1К до 8К) и фактическая геометрия пути, а не только сечение балки.
Связи не несут полезной нагрузки — и потому их не жалеют. Они держат пространственную жёсткость каркаса: задают расчётную длину колонн, удерживают фермы и балки от потери устойчивости из плоскости, передают тормозные и ветровые усилия. Снаружи это лишние железки, которые мешают проезду и монтажу, — их гнут транспортом, режут под коммуникации, используют как опору для лебёдок. Последствия проявляются не в самой связи, а в элементах, которые она раскрепляла.
Листовая конструкция расходует своё сечение. Резервуар, бункер, силос или газоход теряет толщину стенки коррозией — равномерно или локально, снаружи и изнутри. Процесс не виден за краской и утеплением, а критерий пригодности простой: осталась ли толщина больше минимально необходимой по расчёту. Значит, обследование здесь — это в первую очередь измерение фактических толщин и оценка скорости их расходования.
Объединяет три группы и общий принцип проектирования, заложенный в СП 16.13330.2017: для конструкций, воспринимающих многократные подвижные и вибрационные нагрузки, «следует применять такие конструктивные решения, которые не вызывают значительной концентрации напряжений, а в случаях, указанных в настоящем своде правил, выполнять расчёт на усталость». Обследование по сути проверяет, соблюдался ли этот принцип при проектировании, при монтаже и — что чаще всего и подводит — при последующих переделках.
Состав работ

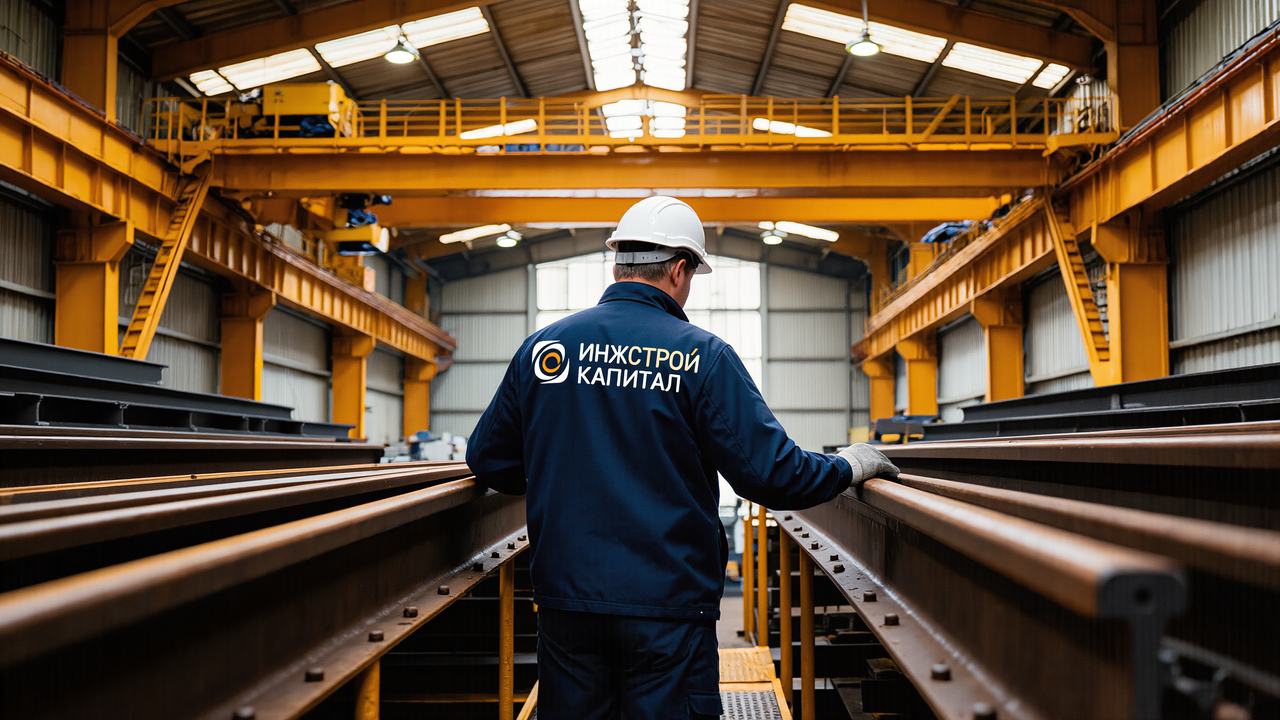

Подкрановые балки. Визуальный осмотр на дефекты и повреждения, влияющие на несущую способность, определение геодезическим оборудованием отклонений по горизонтали и вертикали, замеры геометрических размеров балок и узлов сопряжения. Отдельно оценивается состояние опорных узлов, рёбер жёсткости, креплений рельса и сварных швов верхнего пояса — зоны, где циклическая нагрузка вызывает усталостные трещины. Съёмка подкрановых путей фиксирует положение рельсов в плане и по высоте: сужение и уширение колеи, разность отметок головок рельсов, смещение рельса с оси балки.
Связи. Осмотр на дефекты, влияющие на несущую способность связей, геодезическое определение отклонений по горизонтали и вертикали, инструментальный контроль элементов и узлов. Восстанавливается фактическая схема связевых блоков: какие элементы стоят по проекту, какие погнуты, вырезаны или переставлены. Состояние связей оценивается вместе с несущим каркасом — колоннами, балками и фермами: порознь эти результаты не имеют смысла, каркас работает как одна система.
Листовые конструкции. Визуальный осмотр на дефекты и повреждения, влияющие на несущую способность, замеры геометрических размеров конструкций и узлов сопряжения, контроль сварных соединений. Остаточная толщина листа определяется ультразвуковой толщинометрией по сетке точек с привязкой к поясам и швам — это ключевой параметр для резервуаров, бункеров, силосов и обшивок, теряющих сечение из-за коррозии.
Подкрановые балки: усталость вместо прочности
Раздел 12 СП 16.13330.2017 после Изменения № 6 (утверждено приказом Минстроя России от 09.12.2024 № 844/пр, действует с 10.01.2025) называется «Расчёт элементов стальных конструкций на усталость» — прежняя формулировка про выносливость из текста ушла. Смена термина не косметическая: она закрепила деление на малоцикловую усталость (менее 10⁵ циклов нагружений) и усталость при 10⁵ циклах и более, а для подкрановых балок это ровно та проверка, которая определяет их ресурс.
Исходные данные для проверки берутся не из проекта, а из технологии: «Количество циклов нагружений следует принимать по технологическим требованиям эксплуатации». Именно поэтому при обследовании мы спрашиваем не только паспорт крана, но и режим цеха: сколько подъёмов в смену, сколько смен, какие грузы, есть ли сезонные пики. Балка, рассчитанная на один технологический сценарий и двадцать лет проработавшая в другом, формально соответствует проекту и фактически исчерпала ресурс.
Расчётные сопротивления усталости для верхней зоны стенки СП 16 задаёт прямо и различает по типу поясного соединения: для сжатой верхней зоны стенки (сечения в пролёте балки) — 75 Н/мм² при сварных поясных соединениях и 96 Н/мм² при фрикционных, для растянутой верхней зоны (опорные сечения неразрезных балок) — 65 и 89 Н/мм² соответственно. Разница в четверть между сварным и фрикционным вариантом объясняет, почему при усилении балок вопрос типа соединения не второстепенный.
Отдельно оговорена и сама проверка: «Расчёт на усталость верхней зоны стенок составных балок крановых путей под действием крановых нагрузок» выполняется по собственной формуле, а не в составе общей проверки прочности. При обследовании это означает, что заключение без данных о фактической геометрии пути, положении рельса и режиме работы крана к такой проверке просто не подводит — нечего подставлять в расчёт.
Где именно ищут усталостные трещины
Усталостные повреждения сосредоточены в верхней зоне стенки — там, где колесо крана передаёт нагрузку на узкую полосу металла под рельсом. Если рельс смещён с оси стенки, к местному давлению добавляется кручение верхнего пояса, и процесс ускоряется в разы. Характерные места трещин: верхний поясной шов, окончания рёбер жёсткости, зоны крепления тормозных конструкций, стыки и отверстия. Поэтому осмотр балки без съёмки положения рельса — это половина работы: сам источник повреждений остаётся неизмеренным.
Вторая группа проблем — опорные узлы. Ослабленные и срезанные болты, трещины в опорных рёбрах, расстройство креплений балки к колонне накапливаются от тех же циклических горизонтальных сил. Эти дефекты малозаметны и при этом определяют, как балка передаёт нагрузку на колонну.
Проверяется и соответствие конструкции требованиям, которые СП 16 предъявляет именно к балкам крановых путей. Для тяжёлых режимов: «Верхние поясные швы в балках крановых путей для кранов групп режимов работы 7К (в цехах металлургических производств) и 8К» следует выполнять с проваром на всю толщину стенки — на практике это одно из первых расхождений, которое всплывает при смене крана на более интенсивный без переделки балки. К кромкам поясов требование не мягче: «Свободные кромки растянутых поясов балок крановых путей и балок рабочих площадок, непосредственно воспринимающих нагрузку от подвижных составов» должны быть прокатными, строгаными или обрезанными машинной кислородной либо плазменно-дуговой резкой — грубая газовая резка вручную создаёт концентраторы, с которых и начинаются трещины.
Рёбра жёсткости — третья контрольная точка. Норма прямая: «Двусторонние поперечные рёбра жёсткости не следует приваривать к поясам балки; при этом торцы рёбер жёсткости должны быть плотно пригнаны к верхнему поясу балки», а «ширина выступающей части двустороннего промежуточного ребра должна быть не менее 90 мм». Приваренное к поясу ребро — типовая самодеятельная переделка при ремонте: она выглядит как усиление, а работает как источник усталостной трещины в поясном шве.
Крановые нагрузки: что именно считает расчёт
СП 20.13330.2016 «Нагрузки и воздействия» задаёт всю систему крановых нагрузок, и при обследовании важно понимать, какие из них реально изменились по сравнению с проектом. Отправная точка — принцип: «Нагрузки от мостовых и подвесных кранов следует определять в зависимости от групп режимов их работы», а также от вида привода и способа подвеса груза. Полезно и определение самого объекта: «Под крановым путём понимаются обе балки, несущие один мостовой кран, и все балки, несущие один подвесной кран» — то есть обследование одной балки без парной ей по определению неполное.
Горизонтальные составляющие нормируются по-разному:
- Вдоль пути, от торможения моста. Нормативное значение принимается равным «0,1 полного нормативного значения вертикальной нагрузки на тормозные колёса рассматриваемой стороны крана».
- Поперёк пути, от торможения тележки. «Для кранов с гибким подвесом груза — 0,05 суммы подъёмной силы крана и веса тележки», для жёсткого подвеса — 0,1 той же суммы.
- Боковая сила от перекоса. Нагрузка, «вызываемой перекосами мостовых кранов и непараллельностью крановых путей (боковой силой), для каждого ходового колеса крана следует принимать равным 0,2 полного нормативного значения вертикальной нагрузки на колесо». Учитывается она не везде: «Эту нагрузку необходимо учитывать только при расчёте прочности и устойчивости балок крановых путей и их креплений к колоннам в зданиях с кранами групп режимов работы 7К, 8К».
Все три приложены в одну точку: «Горизонтальные нагрузки от торможения моста и тележки крана и боковые силы считаются приложенными в месте контакта ходовых колёс крана с рельсом». Отсюда практический вывод для обследования: состояние крепления рельса — это не мелочь отделки, а узел передачи всех горизонтальных сил.
Вертикальная нагрузка домножается на коэффициенты, зависящие от режима. При учёте местного и динамического действия сосредоточенной нагрузки от одного колеса при расчёте прочности балок применяется дополнительный коэффициент: «1,8 — для группы режима работы кранов 8К с жёстким подвесом груза», далее «1,7 — для группы режима работы кранов 8К с гибким подвесом груза; 1,6 — для группы режима работы кранов 7К», 1,4 — для 6К и 1,2 — для остальных групп. Сверх того при расчёте прочности и устойчивости балок и их креплений «нормативные значения вертикальных крановых нагрузок следует умножать на коэффициент динамичности, равный 1,2 независимо от шага колонн». Но не везде: «При расчёте конструкций на выносливость, проверке прогибов балок крановых путей и смещений колонн, а также при учёте местного действия сосредоточенной вертикальной нагрузки от одного колеса крана коэффициент динамичности учитывать не следует».
Для проверок усталости нагрузки, наоборот, понижаются — тем сильнее, чем легче режим: «0,4 — для групп режимов работы кранов 1К — 3К; 0,5 — для групп режимов работы кранов 4К — 6К; 0,6 — для группы режима работы кранов 7К; 0,7 — для группы режима работы кранов 8К». А сам круг случаев, когда проверка обязательна, СП 20 отдаёт конструкционным нормам: «Группы режимов работы кранов, при которых следует проводить расчёт на выносливость, устанавливаются нормами на проектирование конструкций».
Есть и нагрузка, о которой вспоминают только после происшествия, — удар о тупиковый упор. Её нормативное значение определяется по формуле приложения А, где скорость принимается осторожно: «скорость передвижения крана в момент удара, принимаемая равной половине номинальной». Расчётное значение ограничено сверху предельными: 10 кН для подвесных и мостовых ручных кранов, 50 кН для электрических мостовых общего назначения групп 1К–3К, 150 кН для групп 4К–7К и литейных, 250 и 500 кН для специальных кранов группы 8К с гибким и жёстким подвесом соответственно. Учитывается эта нагрузка только при расчёте самих упоров и их креплений к балкам — но состояние упоров при обследовании фиксируется всегда.
Прогибы и геометрия: что считается предельным
Деформации подкрановых конструкций нормируются жёстче, чем у обычных балок, и по нескольким основаниям сразу. Вертикальные предельные прогибы балок крановых путей по таблице Д.1 СП 20.13330.2016 определяются от одного крана и зависят от группы режима: l/400 для групп 1К–6К, l/500 для 7К, l/600 для 8К. Основание — физиологическое: чрезмерная зыбкость пути делает управление краном небезопасным задолго до того, как возникнет угроза прочности.
Горизонтальные прогибы нормируются отдельно: «Горизонтальные предельные прогибы колонн зданий, оборудованных мостовыми кранами, крановых эстакад, а также балок крановых путей и тормозных конструкций (балок или ферм), следует принимать по таблице Д.3, но не менее 6 мм». Значения в таблице Д.3 для балок и тормозных конструкций — l/500 для групп 1К–3К, l/1000 для 4К–6К и l/2000 для 7К–8К, для колонн зданий — от h/500 до h/2000. Проверять их нужно в конкретной точке: «Прогибы следует проверять на отметке головки крановых рельсов от сил торможения тележки одного крана, направленных поперёк кранового пути, без учёта крена фундаментов». Оговорка про фундаменты существенна — крен основания оценивается отдельно и не должен маскировать деформации самого каркаса.
Третье геометрическое требование касается габарита: «Расстояние (зазор) от верхней точки тележки мостового крана до нижней точки прогнутых несущих конструкций покрытий (или предметов, прикреплённых к ним) должно быть не менее 100 мм». На практике этот зазор чаще всего съедают не прогибы, а самовольно подвешенные к фермам коммуникации, светильники и вентиляция — при обследовании цеха мы замеряем его по фактическому положению, а не по проектному.
При определении самих прогибов действует упрощение: «При определении вертикальных и горизонтальных прогибов балок крановых путей, а также горизонтальных смещений колонн нагрузку следует учитывать от одного наиболее неблагоприятного по воздействию крана» — в отличие от проверок прочности, где учитываются два и более крана.
Что требует ФНП по подъёмным сооружениям
Для кранов на опасных производственных объектах действуют федеральные нормы и правила «Правила безопасности опасных производственных объектов, на которых используются подъёмные сооружения» (приказ Ростехнадзора от 26.11.2020 № 461). Они задают отдельный от строительного обследования, но параллельный ему контур контроля — за рельсовыми путями.
Базовое требование к вводу пути в работу: «Готовность рельсового пути к эксплуатации, в том числе после ремонта (реконструкции), должна быть подтверждена актом сдачи-приёмки (с прилагаемыми к нему результатами планово-высотной съёмки)», причём «Предельные величины отклонений рельсового пути от проектного положения не должны превышать величин, указанных в приложении № 5 к настоящим ФНП». Дальше путь не остаётся без присмотра: «Рельсовые пути, находящиеся в эксплуатации, должны подвергаться постоянной проверке, периодическому комплексному обследованию, техническому обслуживанию и ремонту».
Проверки разнесены по частоте и исполнителям:
- Ежесменный осмотр — крановщиком по производственной инструкции, причём «ежесменный осмотр надземного рельсового пути осуществляется только для ПС, управляемых из кабины».
- После каждых 24 смен работы. «Осмотр состояния рельсовых путей после каждых 24 смен работы проводится крановщиком (оператором) под руководством инженерно-технического работника, ответственного за содержание ПС в работоспособном состоянии».
- Плановая проверка. «Плановая проверка проводится не реже одного раза в год под руководством инженерно-технического работника, ответственного за осуществление производственного контроля при эксплуатации ПС», и по её итогам «должно быть подтверждено соответствие рельсовых путей требованиям проектной документации».
- Внеочередная проверка. «Внеочередная проверка наземных рельсовых путей проводится в объёме плановой проверки после ливней или зимних оттепелей».
Оформление результатов тоже нормировано: «Результаты проведённых плановых и внеочередных проверок состояния рельсовых путей оформляются актами (хранятся с паспортами ПС)».
Самая тяжёлая процедура — комплексное обследование. «Периодическое комплексное обследование рельсовых путей проводится специализированными организациями» и включает проверку наличия службы эксплуатации и документации, «поэлементное обследование рельсовых путей, включая оценку фактического состояния рельсового пути», а также «оформление инструментальных замеров, включая измерения сопротивления его заземления, и составление ведомости дефектов». Итог фиксируется документом: «Результаты комплексного обследования должны оформляться актом». Периодичность задана прямо: «Комплексное обследование рельсовых путей (наземных и надземных) должно проводиться не реже одного раза в три года, а также после подтоплений, наводнений, землетрясений, селей, произошедших на территории нахождения ПС».
Обследование строительных конструкций и комплексное обследование путей — связанные, но разные процедуры. Наше заключение отвечает за несущую способность балок, узлов и каркаса по ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния»; его результаты — фактические сечения, дефекты, геометрия — входят исходными данными и в решение о дальнейшей эксплуатации крана. Если плановая съёмка путей показала уход геометрии за допуски, причина часто не в рельсе, а ниже — в осадке фундаментов, деформации колонн или прогибе балок, и тогда без обследования конструкций ремонт пути даёт эффект на один сезон.
Связи: почему их нельзя оценивать по отдельности
Назначение связевой системы СП 16.13330.2017 формулирует через два действия сразу. Во-первых, объединение: в каждом температурном блоке предусматривается самостоятельная система связей, «объединяющих плоские элементы в пространственную систему, способную воспринимать нагрузки, действующие на сооружение в любом направлении». Во-вторых, раскрепление: та же система должна «раскреплять и обеспечивать устойчивость элементов, уменьшать расчётные длины элементов верхних поясов ригелей (ферм), колонн и других элементов каркаса». Второе и делает связи предметом обследования: удаление или искривление элемента меняет расчётную длину колонны, а значит — её несущую способность, хотя сама колонна при этом внешне не пострадала.
Состав системы напрямую зависит от кранового оборудования. Норма перечисляет факторы, от которых зависит система связей покрытия, включая «наличия подвесного подъёмно-транспортного оборудования; грузоподъёмности кранов и режима их работы». Для подкрановых конструкций есть и прямое требование: «Нижние пояса балок и ферм крановых путей пролётом свыше 12 м следует укреплять горизонтальными связями» — отсутствие этих связей при обследовании встречается регулярно и относится не к мелким отступлениям, а к изменению работы балки из плоскости.
Отдельный источник ошибок — попытка засчитать в связи то, что связью не является. СП 16 закрывает вопрос прямо: «Прогоны покрытия, выполняемые по разрезной схеме, с шарнирным креплением к фермам покрытия сверху» нельзя считать элементом связи или распоркой; включение прогонов в связевую систему возможно только по результатам проверочных расчётов и при соответствующих конструктивных мероприятиях по их креплению. При обследовании это означает, что довод связи есть, вон прогоны не проходит.
Крепления связей тоже нормированы по режиму работы кранов: обычно это болты класса точности B, но «В зданиях, оборудованных кранами большой грузоподъёмности и режимов работы 7К и 8К, а также в случае значительных усилий в элементах связей» крепление выполняется на монтажной сварке или фрикционных соединениях, в отдельных случаях — на болтах класса точности A. Обычные болты в связевом узле тяжёлого цеха — дефект, а не вариант исполнения.
Наконец, расчётная модель связей объясняет, почему погнутый раскос настолько критичен. При крестовой решётке «расчёт производится по условной схеме в предположении, что раскосы решётки связей воспринимают только растягивающие усилия» — схема опирается на то, что в каждый момент работает растянутая диагональ. Искривлённый или ослабленный элемент выпадает из этой пары, и связевая ячейка перестаёт работать в одном из направлений.
Связи: дефекты, которых не замечают
Типовой набор повреждений связевых элементов — общестроительный: прогибы и погнутости, ослабление узловых соединений, коррозия, дефекты сварных швов, ослабление болтов. Специфика в другом — в том, как эти дефекты возникают и что означают.
Погнутость раскоса — чаще всего след удара: транспорт, перемещаемый груз, монтаж оборудования. Для растянутого элемента это почти безразлично, для сжатого — прямая потеря устойчивости: искривлённый стержень несёт в разы меньше расчётного. Отсутствующий элемент — обычно не обрушение, а чьё-то решение временно вырезать под проезд или трубопровод; расчётная длина колонн в этом блоке с того дня другая, и об этом никто не знает. Коррозия концентрируется в нижних узлах — там, где связи примыкают к базам колонн и куда попадает влага с пола и технологические проливы.
Поэтому по связям отдельно проверяется комплектность системы против проектной схемы — а при утрате проекта фактическая схема восстанавливается обмерными работами и оценивается расчётом.
Листовые конструкции: толщина как ресурс
Для резервуаров, бункеров, силосов, газоходов и обшивок задача обследования сводится к трём вопросам: сколько металла осталось, с какой скоростью он расходуется и где утонение локализовано.
Замеры выполняются по сетке с обязательным охватом зон ускоренного износа: уровень раздела фаз в резервуарах, днища и нижние пояса, зоны застоя и конденсации, места примыкания опор и рёбер. Разница между средней и минимальной толщиной говорит о характере коррозии: равномерный износ позволяет считать скорость и прогнозировать остаточный ресурс, язвенный — требует сгущения сетки и оценки по худшим точкам, потому что локальные утонения развиваются быстрее средней скорости.
Отдельная статья — сварные швы и зоны термического влияния: здесь коррозия часто идёт избирательно, а концентрация напряжений выше. Контроль швов ведётся визуально-измерительным методом с выборочной проверкой неразрушающими методами по результатам осмотра.
Но толщина — не единственный критерий. Расчёт оболочек по СП 16.13330.2017 требует внимания к местам, где меняется форма конструкции: «При проверке прочности оболочек в местах изменения их формы или толщины, а также изменения нагрузки следует учитывать местные напряжения (краевой эффект)». Именно в этих зонах — переходы конус-цилиндр, узлы врезки штуцеров, места опирания — сочетаются повышенные напряжения и ускоренная коррозия, поэтому сетка замеров там сгущается независимо от общей картины.
Конструктивные требования к листовым конструкциям дают готовый перечень того, что проверяется при осмотре: «Контур поперечных элементов жёсткости оболочек следует проектировать замкнутым», «Передачу сосредоточенных нагрузок на листовые конструкции следует предусматривать через элементы жёсткости» и «В местах сопряжений оболочек различной формы следует применять плавные переходы для уменьшения местных напряжений». Разомкнутое кольцо жёсткости, приваренный прямо к обечайке кронштейн, резкий переход без вставки — это не отступления от эстетики, а прямые причины местных деформаций и трещин, которые мы фиксируем в ведомости дефектов с указанием пункта нормы.
Металл старых конструкций: что даёт лаборатория
Для цехов постройки 1950–1980-х годов и старше вопрос о происхождении металла перестаёт быть формальным. СП 16.13330.2017 ставит два источника в один ряд: «Оценивать качество материала конструкций следует по данным заводских сертификатов или по результатам испытаний образцов». Испытания назначают «при отсутствии исполнительной документации или сертификатов, недостаточности имеющихся в них сведений или обнаружении повреждений, которые могли быть вызваны низким качеством металла» — то есть решение принимается по итогам первого этапа обследования, а не закладывается в договор вслепую.
Состав исследований задан: химический состав, предел текучести, временное сопротивление и относительное удлинение при испытаниях на растяжение с построением диаграммы работы стали, ударная вязкость для температур, соответствующих группе конструкций, в отдельных случаях — макро- и микроструктура. Ответственность за схему отбора норма возлагает на исполнителя обследования: «Места отбора проб для определения перечисленных показателей, число проб и необходимость усиления мест вырезки устанавливает организация, производящая обследование конструкций». Последнее — про усиление мест вырезки — на практике забывают чаще всего: вырезанный образец оставляет ослабление, которое нужно компенсировать.
Для самых старых конструкций требование ужесточается: «Исследования и испытания металла конструкций, изготовленных до 1950 г., следует проводить в специализированных научно-исследовательских институтах», где помимо свойств металла устанавливается способ производства стали — пудлинговая, конвертерная с продувкой воздухом, мартеновская или электросталь. Расчётные сопротивления в этом случае принимаются по минимальным значениям испытаний с потолком: не более 170 Н/мм² для пудлинговой стали и не более 210 Н/мм² для конвертерной, мартеновской и электростали.
Похожая логика — по крепежу. Когда маркировка утрачена, а документов нет: «Если невозможно установить класс прочности болтов, то значения расчётных сопротивлений одноболтовых соединений следует принимать» Rbs = 150 Н/мм² и Rbt = 160 Н/мм². Для заклёпочных соединений, которых в старых цехах ещё много, предусмотрена своя таблица расчётных сопротивлений, а при отсутствии сведений о способе образования отверстий и материале заклёпок их принимают по наиболее консервативному варианту — как для соединений группы C из стали Ст2.
Поверочный расчёт: что именно проверяется
Раздел 18 СП 16.13330.2017 задаёт правила расчёта конструкций при реконструкции — и это тот самый раздел, по которому строится расчётная часть обследования. Отправная формулировка: «Остаточный ресурс конструкций зданий и сооружений следует оценивать на основании анализа имеющейся технической документации, визуального, инструментального освидетельствований», а также «проверочных расчётов несущей способности и деформативности конструктивных элементов, имеющих дефекты или получивших повреждение в процессе эксплуатации».
Главное отличие поверочного расчёта от проектного — исходные данные. Норма требует: «Расчётную схему конструкции следует принимать с учётом особенностей её действительной работы, в том числе с учётом фактических отклонений геометрической формы, размеров сечений, условий закрепления и выполнения узлов сопряжения элементов», а сами проверки выполнять «с учётом обнаруженных дефектов и повреждений, коррозионного износа, фактических условий сопряжения и опирания». Для подкрановой балки это означает расчёт по измеренной толщине стенки, с фактическим смещением рельса и реальной, а не проектной схемой закрепления.
Есть и обратная сторона: не всякое отступление требует вмешательства. «Отклонения от геометрической формы, размеров элементов и соединений от номинальных, превышающие допускаемые действующими стандартами и СП 70.13330, но не препятствующие нормальной эксплуатации, не устраняются при условии обеспечения несущей способности конструкций». Более того, усиление прямо не требуется, если «их вертикальные и горизонтальные прогибы и перемещения превышают предельные значения, установленные СП 20.13330, но не препятствуют нормальной эксплуатации, исходя из технологических требований». Эта оговорка экономит собственнику значительные деньги — но применяется только по расчёту и оформляется в заключении, а не на глаз.
Наконец, есть случай, когда проверочный расчёт вообще не нужен: «проверочный расчёт не следует проводить в случаях, если за период эксплуатации не менее 15 лет в них не возникли дефекты и повреждения, не изменились условия дальнейшей эксплуатации, нагрузки и воздействия», а при их изменении не увеличились усилия в основных элементах. Для цеха с кранами это условие выполняется редко: как правило, что-то из перечисленного за 15 лет всё же меняется — и тогда поверочные расчёты становятся обязательной частью работы, особенно если планируется локальное увеличение нагрузки.
Усиление: способы, ограничения и порядок работ
Если расчёт показал дефицит несущей способности, дальше действует свой набор правил. Целевой ориентир задан прямо: «При усилении или изменении условий работы сохраняемых конструкций следует обеспечивать как минимум их работоспособное состояние». А на промежуток между обследованием и усилением норма предусматривает временную меру: «На период от проведения обследования до усиления конструкции, находящиеся в ограниченно работоспособном состоянии, должны быть обеспечены необходимым контролем» — то есть ограничение режима работы кранов, контрольные метки на трещинах, периодические осмотры или мониторинг.
Основные способы усиления перечислены исчерпывающе: «увеличение площади поперечного сечения отдельных элементов конструкции; изменение конструктивной схемы всего каркаса или отдельных элементов его; регулирование напряжений» — каждый применяется самостоятельно или в комбинации с другими. Для подкрановых конструкций чаще всего работает первый и третий: наращивание сечения с частичной разгрузкой, замена крепления рельса, устройство тормозной конструкции.
Производство работ норма связывает с загруженностью элемента: «Несущая способность конструкций в процессе выполнения работ по усилению должна обеспечиваться с учётом влияния ослаблений сечений дополнительными отверстиями под болты и влияния сварки», и далее — «В зависимости от степени нагруженности элементов усиление конструкции должно производиться под полной нагрузкой, с частичной разгрузкой или с полной разгрузкой». Именно поэтому вопрос о том, можно ли не останавливать кран, решается расчётом на стадии проекта усиления, а не бригадой на месте.
Два расчётных нюанса, которые часто упускают. При увеличении сечения «следует учитывать разные расчётные сопротивления материалов конструкции и усиления» — одно значение принимается только если они отличаются не более чем на 15 %. И при проверке усиленного элемента «следует учитывать начальные искривления элементов, смещение центра тяжести усиленного сечения и искривления, вызванные сваркой»: приваренный лист усиления смещает центр тяжести и добавляет сварочный прогиб, из-за чего формально усиленный стержень может оказаться менее устойчивым, чем исходный.
Результат обследования
По результатам обследования конструкциям присваивается категория технического состояния по ГОСТ 31937-2024, а при изменении крановых нагрузок или режима эксплуатации выполняются поверочные расчёты фактической несущей способности — по измеренным сечениям с учётом коррозионного износа и по реально действующим нагрузкам, а не по проекту.
Заключение отвечает на практические вопросы: можно ли эксплуатировать конструкции в текущем режиме, что даст ограничение режима работы кранов, какие элементы усиливать и в каком порядке, где предел по толщине для листовых конструкций и когда он будет достигнут при текущей скорости коррозии. Для зданий на опасных производственных объектах результаты обследования входят в экспертизу промышленной безопасности, а при планируемой перестройке цеха — в исходные данные реконструкции и капитального ремонта.
