Обследование при увеличении нагрузки на конструкции

Что определяет обследование

Техническое обследование локального участка здания или сооружения позволяет определить возможность и условия увеличения нагрузки на существующие строительные конструкции вследствие установки нового оборудования или изменения функционального назначения объекта с возведением новых элементов — колонн, стен, перегородок.

В процессе работ специалисты выявляют дефекты и повреждения конструкций, влияющие на их несущую способность, и определяют фактическое техническое состояние: фиксируется величина раскрытия трещин, отмечаются места проявления коррозии, увлажнения или промерзания. Проводится сбор реальных эксплуатационных нагрузок и воздействий, воспринимаемых обследуемыми конструкциями, и определяются характеристики материалов — прочность бетона, тип, диаметр и шаг арматуры, величина защитного слоя.

По результатам обследования выполняются поверочные расчёты реальной несущей способности конструкций. На их основании делается вывод: возможно ли увеличение нагрузки на данном участке при установке нового оборудования или модернизации здания либо требуется выполнить мероприятия по восстановлению, усилению или ремонту конструкций.

Состав работ

Предварительное (визуальное) обследование — схемы и ведомости дефектов и повреждений с фотофиксацией их мест и характера, выявление несущих конструкций по этажам и уточнение конструктивной схемы здания, предварительная оценка технического состояния по степени повреждений.

Детальное обследование — вскрытие конструкций для оценки соответствия реального конструктивного решения требованиям проектной документации и определения фактических характеристик материалов, инструментальное определение параметров дефектов, сбор нагрузок и поверочные расчёты, измерение геометрических параметров конструкций, их элементов и узлов.

Итоговый документ — технический отчёт с выводами о возможности увеличения нагрузки на локальный участок и, при необходимости, рекомендациями по восстановлению или усилению конструкций.

Какие нагрузки вы на самом деле добавляете

Заказчик обычно формулирует задачу одним числом: «ставим станок на две тонны». Для расчёта этого мало — СП 20.13330.2016 различает нагрузки по продолжительности действия, и одна и та же установка порождает сразу несколько.

Длительная нагрузка. Пункт 5.4 относит к длительным вес стационарного оборудования: станков, аппаратов, моторов, ёмкостей, трубопроводов с арматурой, опорными частями и изоляцией, ленточных конвейеров, постоянных подъёмных машин с их канатами и направляющими, а также вес жидкостей и твёрдых тел, заполняющих оборудование. Сюда же попадают вес временных перегородок, подливок и подбетонок под оборудование, температурные технологические воздействия от стационарного оборудования и — отдельной позицией — нагрузки на перекрытия от складируемых материалов и стеллажного оборудования в складских помещениях, холодильниках, зернохранилищах, книгохранилищах и архивах.

Кратковременная нагрузка. Пункт 5.2 относит к кратковременным «Нагрузки, возникающие при изготовлении, хранении и перевозке конструкций, а также при возведении сооружений». Монтаж тяжёлого оборудования — это отдельная расчётная ситуация, а не «то же самое, только раньше», и промежуточное хранение на перекрытии считается по тем же правилам, что и финальная установка.

Сосредоточенные и транспортные нагрузки живут в разделах 8.3 и 8.4 и разбираются ниже.

Практический вывод: даже одна установка требует ответа на три вопроса — что она весит в работе, как её доставят и на что она опирается. Разница между ответами и определяет, нужно ли усиление.

Из чего складывается вес оборудования

Самая частая ошибка на входе — взять массу из рекламного каталога. Пункт 8.1.2 СП 20.13330.2016 задаёт источник данных: нормативное значение веса оборудования, в том числе трубопроводов, определяется на основании стандартов, а для нестандартного оборудования — на основании паспортных данных заводов-изготовителей или рабочих чертежей.

Состав нагрузки норма перечисляет прямо. В вес оборудования включаются:

• собственный вес установки или машины, в том числе привода, постоянных приспособлений, опорных устройств, подливок и подбетонок;
• вес изоляции;
• вес заполнителей оборудования — то, чем ёмкость или система заполнена в работе;
• вес наиболее тяжёлой обрабатываемой детали;
• вес транспортируемого груза, соответствующий номинальной грузоподъёмности.

Между «сухой» массой станка из каталога и этим составом разница бывает кратной: бак на 1,5 тонны с водой — это уже 3 тонны, а конвейер считается вместе с грузом, который он несёт. Для серверной стойки аналогично: масса шкафа плюс полная комплектация плюс ИБП с батареями.

Отдельно норма фиксирует то, что чаще всего становится сюрпризом. Пункт 8.1.2 требует предусматривать мероприятия, исключающие необходимость усиления несущих конструкций, связанного с перемещением технологического оборудования во время монтажа или эксплуатации здания. Иными словами, вопрос «а как вы это сюда завезёте» — не организационный, а расчётный.

Сосредоточенная нагрузка: опоры решают больше, чем масса

Две тонны, размазанные по 20 м² пола, — это 1 кПа, обычная офисная нагрузка. Те же две тонны на четырёх опорных пятах размером с ладонь — это уже локальное продавливание плиты, и считается оно иначе.

Раздел 8.3 СП 20.13330.2016 требует проверять несущие элементы перекрытий, покрытий, лестниц и балконов (лоджий) на сосредоточенную вертикальную нагрузку, приложенную к элементу в неблагоприятном положении на квадратной площадке со сторонами не более 10 см. Базовые нормативные значения, если в задании на проектирование на основании технологических решений не предусмотрены более высокие:

Для этих нагрузок принимается коэффициент надёжности по нагрузке 1,2. Норма делает и обратную оговорку: элементы, рассчитанные на возможные при возведении и эксплуатации местные нагрузки от оборудования и транспортных средств, допускается не проверять на указанную сосредоточенную нагрузку — то есть если участок изначально проектировался под технологическое оборудование, базовые значения не добавляются сверху.

Что из этого следует для заказчика. Сравнивать «сколько несёт перекрытие» и «сколько весит станок» напрямую нельзя: нужны схема опирания, размеры опорных площадок и их положение относительно балок и колонн. Распределяющая рама или стальной лист под опорами часто дешевле любого усиления и решает задачу без вмешательства в конструкции.

Продавливание: плита не переламывается, а прорезается

Слово «продавливание» звучит в переговорах постоянно, а понимают его редко. Речь не о том, что плита переломится по середине пролёта, — речь о местном разрушении вокруг самой опорной площадки: бетон прорезается по поверхности, наклонной к плоскости плиты, и опора вместе с куском перекрытия уходит вниз. Проверяется это не по СП 20.13330.2016, который задаёт нагрузки, а по СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» — своду правил, который задаёт сопротивление конструкции.

Норма формулирует задачу коротко. Пункт 5.2.16: «Расчет на продавливание производят для плоских железобетонных элементов (плит) при действии сосредоточенных силы и момента в зоне продавливания». Предельное усилие при этом «следует определять как сумму предельных усилий, воспринимаемых бетоном и поперечной арматурой, расположенной в зоне продавливания».

Развёрнутая процедура — в п. 8.1.46. При расчёте «рассматривают расчетное поперечное сечение, расположенное вокруг зоны передачи усилий на элемент на расстоянии нормально к его продольной оси, по поверхности которого действуют касательные усилия от сосредоточенных силы и изгибающего момента». Воспринять эти усилия должны бетон — сопротивлением осевому растяжению — и поперечная арматура: норма говорит о поперечной арматуре, «расположенной от грузовой площадки на расстоянии не более» рабочей высоты сечения h₀, то есть арматура, поставленная дальше, в этой проверке уже не работает. Дальше норма разводит четыре расчётных случая: сосредоточенная сила без поперечной арматуры и с ней, сосредоточенные сила и момент без поперечной арматуры и с ней (пп. 8.1.47–8.1.50).

Из этой механики следуют три вещи, которые редко очевидны заказчику.

Работает не та прочность, которую все помнят. В продавливании несёт сопротивление бетона осевому растяжению, а не прочность на сжатие из проекта или паспорта. Это величина на порядок меньше, и «у нас бетон B25, он всё выдержит» здесь не аргумент. Поперечной арматуры в зоне будущей опоры в существующем перекрытии, как правило, нет: она ставилась там, где проектировщик ждал сосредоточенную нагрузку, — у колонн, а не посреди пролёта.

Отверстие рядом с опорой урезает расчётный контур. Это прямая норма: «В случае расположения отверстия в плите на расстоянии менее 6h от угла или края площадки передачи нагрузки до угла или края отверстия, часть расчетного контура, расположенная между двумя касательными к отверстию, проведенными из центра тяжести площадки передачи нагрузки, в расчете не учитывается». Шесть толщин плиты для типового перекрытия — это метр и больше. В зону попадают люк, стояк, вентшахта, старая проходка под кабель, штраба, ниша под трубу — в том числе давно заделанные и заштукатуренные. Поэтому в задании на обследование мы просим схему всех отверстий в зоне и вскрываем подозрительные места: снаружи заделанная проходка выглядит как монолит, а в расчёте продолжает вырезать кусок работающего периметра.

Эксцентриситет считается дважды. Если оборудование передаёт на плиту не только силу, но и момент — консольный кронштейн, шкаф с выдвижными ящиками, станок с маховиком, аппарат с односторонним патрубком, — норма делит его: «половину этого момента учитывают при расчете на продавливание, а другую половину — при расчете по нормальным сечениям по ширине сечения, включающей ширину площадки передачи нагрузки и высоту сечения плоского элемента по обе стороны от площадки передачи нагрузки». Момент от эксцентричной нагрузки нагружает конструкцию по двум разным проверкам сразу.

Практический вывод тот же, что и с сосредоточенной нагрузкой, но с другой стороны: увеличение опорной площадки работает не только «размазыванием» давления, но и удлинением расчётного контура. Распределяющая рама под четырьмя пятами станка часто даёт больший эффект, чем усиление плиты снизу, — и стоит несопоставимо дешевле.

Подвесное оборудование: норма ограничивает не прогиб, а разницу прогибов

Половина задач на увеличение нагрузки касается не пола, а потолка: таль или кран-балка на подвесном пути, монорельс, приточная установка на подвесах, кабельные лотки, экран, подвесные ворота. Нагрузка приходит на конструкцию снизу вверх — через анкеры и подвесы — и к весу оборудования добавляется собственный вес самой конструкции, который никуда не делся.

Для подвесных путей СП 20.13330.2016 задаёт не прочностной, а физиологический критерий. В таблице Д.1 (позиция 2) для «покрытий и перекрытий при наличии тельферов (талей), подвесных кранов, управляемых из кабины» предъявляемые требования — физиологические, вертикальный предельный прогиб принимается как l/400 или a/200 — меньшее из двух, а нагрузка для определения прогиба берётся «От одного крана или тельфера (тали) на одном пути».

Отсюда три следствия.

Во-первых, критерий считается от одного крана, а не от суммы всего подвешенного: он про самочувствие человека и про раскачку груза, а не про запас прочности. Прочностная проверка при этом никуда не девается — она просто идёт отдельно и по другим правилам.

Во-вторых, нормируется не прогиб конструкции, а перекос пути. Пункт Д.1.8: «Прогибы стропильных конструкций при наличии подвесных крановых путей … следует принимать как разность между прогибами f 1 и f 2 смежных стропильных конструкций». Подвесной путь опирается на две смежные фермы или балки; если они прогнутся по-разному, путь получит уклон, и таль поедет по нему сама. Именно эта разность и ограничивается — считать абсолютный прогиб одной фермы здесь мало.

В-третьих, ползучесть учитывается иначе, чем обычно. По п. Д.1.2 «При ограничении прогибов исходя из физиологических требований следует учитывать только кратковременную ползучесть, проявляемую сразу после приложения нагрузки». Для железобетонного покрытия это отдельная расчётная схема, а не тот же расчёт с другим числом.

Что мы просим у заказчика в таких задачах: паспорт тали или кран-балки с грузоподъёмностью и собственной массой, схему подвесного пути с шагом опор и привязкой к осям, тип и глубину анкерного крепления. Дальше проверяется и сама несущая конструкция, и узел крепления — анкер работает в бетоне с фактической прочностью и фактическим защитным слоем, а не с проектным. Если речь о существующих подкрановых конструкциях, это уже отдельная тема — обследование подкрановых балок, связей и листовых конструкций.

Нагрузка идёт вниз: почему участок — это вертикаль

Локальный участок — не одно перекрытие, а весь путь передачи нагрузки: плита, второстепенные и главные балки, колонны или несущие стены, фундаменты, основание. Оборудование, безопасное для плиты, может оказаться критичным для колонны, у которой уже есть нагрузка от вышележащих этажей.

Свод правил учитывает это прямо в правилах снижения нагрузок. По п. 6.7 при расчёте балок, ригелей, плит, стен, колонн и фундаментов, воспринимающих нагрузки от одного перекрытия, нормативные значения полезных нагрузок допускается снижать в зависимости от грузовой площади: для одних типов помещений — при площади свыше 9 м², для других — свыше 36 м². По п. 6.8 при расчёте колонн, стен и фундаментов, воспринимающих нагрузки от двух перекрытий и более, снижение выполняется с учётом общего числа перекрытий, нагрузки от которых учитываются в рассматриваемом сечении.

Логика нормы понятна: чем больше площадь и чем больше этажей, тем меньше вероятность, что все они загружены по максимуму одновременно. Но работает эта логика только для нормируемых полезных нагрузок — сосредоточенная нагрузка от конкретной машины никуда не «усредняется». Поэтому в отчёте по локальному участку проверяется вся вертикаль, а при значительном приросте нагрузки — и фундаменты с основанием.

Отдельно проверяется сочетаемость. По п. 6.6 при расчёте на нагрузки от нескольких источников они принимаются со своими расчётными значениями, если действуют совместно, — например, нагрузки от оборудования, людей и складируемых материалов на одно или несколько перекрытий. Новый станок редко приходит в пустое помещение: рядом уже есть стеллажи, персонал и заготовки.

Маршрут доставки и монтаж

Ситуация, которая чаще всего приводит к аварии, — не эксплуатация, а такелаж. Оборудование заезжает погрузчиком, катится на роликах по коридору, стоит сутки в промежуточной зоне у лифта, поднимается краном через проём. Все эти положения — временные, и именно поэтому их обычно никто не считает.

Норма ставит их в расчёт. Раздел 8.4 СП 20.13330.2016 регламентирует значения вертикальных строительных нагрузок на перекрытия, покрытия и полы на грунтах от колёсных транспортных средств, движущихся как свободно, так и по рельсовым путям; расчётные значения включают собственный вес транспортных средств и полезные нагрузки, определяемые их техническими параметрами в соответствии с паспортной документацией заводов-изготовителей. Число учитываемых одновременно погрузчиков или электрокаров и их размещение на перекрытии принимается по заданию на проектирование на основании технологических решений, а динамическое воздействие вертикальных нагрузок от погрузчиков и электрокаров допускается учитывать умножением нормативных значений статических нагрузок на коэффициент динамичности 1,2.

Поэтому в задании на обследование мы просим описать не только рабочую позицию, но и путь: через какие помещения пойдёт оборудование, какой техникой, с какими промежуточными остановками. По результатам в отчёт попадают требования к монтажу — допустимые зоны стоянки техники, необходимость временных распределяющих настилов, ограничения по массе за один проход.

Серверная, склад, помещение в аренду: три ходовых случая

За формулировкой «увеличение нагрузки» почти всегда стоит один из трёх сценариев, и у каждого своя тонкость.

Серверная и ИБП. Самый недооценённый случай: серверная выглядит безобидно рядом с цехом, но по давлению под опорой тяжелее большинства станков. Стойка 42U в полной комплектации весит порядка тонны и стоит на четырёх пятах или роликах в пределах пятна около 0,6 × 1,1 м; батарейный шкаф источника бесперебойного питания добавляет рядом ещё сотни килограммов на такое же пятно. Дальше включается фальшпол: стойки опираются не на плиту напрямую, а на стойки фальшпола, и вопрос переходит в узел — выдержит ли конкретная опора и как она передаёт нагрузку на перекрытие. Проверяется и путь заноса: стойку обычно везут в сборе, а не собирают по месту.

Склад, стеллажи, архив. Здесь ошибка обратная — задачу считают распределённой. По п. 5.4 СП 20.13330.2016 нагрузки от складируемых материалов и стеллажного оборудования относятся к длительным, но приходят они в перекрытие через подпятники стоек: ряд стеллажей — это полоса сосредоточенных нагрузок вдоль оси. Поэтому решает не суммарный тоннаж на этаже, а раскладка: шаг стоек относительно балок и рёбер плиты, положение проезда погрузчика (раздел 8.4 и коэффициент динамичности 1,2), высота ярусов. Разворот стеллажной схемы на 90° или сдвиг ряда на полметра к балке снимает вопрос усиления чаще, чем кажется.

Подбор помещения под аренду или покупку. Самый дешёвый момент для проверки — до подписания договора. Собственник, как правило, не знает несущей способности перекрытий, а слово «производственное» в объявлении не гарантирует ничего: резерв здания 1970-х годов мог быть выбран прошлыми арендаторами — стяжками, перегородками, уже стоявшим оборудованием, поднятыми полами. Для работы нужны доступ на объект для вскрытий и приборного контроля, поэтажный план и, если сохранился, проект. На выходе — не только ответ «да/нет», а карта допустимых зон размещения: с ней можно вести переговоры о ставке, о том, кто платит за усиление, или просто выбрать другое помещение до того, как оборудование куплено.

Что решает калькулятор, а что нет. Форма внизу страницы собирает нагрузку по назначению помещения, слоям пола и перегородкам — это полезно, чтобы понять порядок величин и увидеть, из чего вообще складывается нагрузка на перекрытие. Но она не знает фактической прочности бетона, реального армирования, состояния плиты, схемы опирания вашего оборудования и того, что уже стоит рядом. Ответ на вопрос «можно ли» даёт поверочный расчёт по данным обследования, и норма формулирует это прямо — см. следующий раздел.

Что норма требует до усиления

Слово «усилить» в переговорах обычно произносят раньше, чем появляются основания. Норма выстраивает обратный порядок. Раздел 12 СП 63.13330.2018 называется «Требования к восстановлению и усилению железобетонных конструкций» и начинается с п. 12.1: «Восстановление и усиление железобетонных конструкций следует производить на основе результатов их натурного обследования, поверочного расчета, расчета и конструирования усиливаемых конструкций». Проект усиления без обследования — не экономия, а угадывание.

Что именно должно дать обследование, п. 12.2 перечисляет закрытым списком: «Натурными обследованиями в зависимости от конкретной задачи должны быть установлены: состояние конструкции, геометрические размеры конструкций, армирование конструкций, прочность бетона, вид и класс арматуры и ее состояние, прогибы конструкций, ширина раскрытия трещин, их длина и расположение, размеры и характер дефектов и повреждений, нагрузки, статическая схема конструкций». По этому перечню удобно проверять и чужой отчёт: если в нём нет фактического армирования или статической схемы, поверочный расчёт по нему выполнить нельзя.

Когда поверочный расчёт обязателен, задаёт п. 12.3.1 (в редакции Изменения № 1, действует с 23 мая 2020 года): «Поверочные расчеты существующих конструкций следует производить при изменении действующих на них нагрузок, условий эксплуатации и объемно-планировочных решений, а также при обнаружении серьезных дефектов и повреждений в конструкциях». Установка оборудования и смена назначения помещения — это ровно первые два основания.

Тот же пункт называет и четыре возможных исхода: «На основе поверочных расчетов устанавливают пригодность конструкций к эксплуатации, необходимость их усиления, необходимость снижения эксплуатационной нагрузки или полную непригодность конструкций». Между «всё в порядке» и «усиливать» есть третий вариант, о котором забывают: ограничить нагрузку и зафиксировать это в отчёте — регламентом раскладки, запретом складирования в зоне, ограничением заполнения ёмкости.

Ещё две нормы раздела определяют, как расчёт выглядит изнутри. Пункт 12.3.2: «Расчетные схемы при проведении поверочных расчетов следует принимать с учетом установленных фактических геометрических размеров, фактического соединения и взаимодействия конструкций и элементов конструкций, выявленных отклонений при монтаже» — то есть считается то, что построено, а не то, что нарисовано. Пункт 12.3.3: «Поверочные расчеты следует производить по несущей способности, деформациям и трещиностойкости», с оговоркой, что расчёты по эксплуатационной пригодности допускается не производить, «если перемещения и ширина раскрытия трещин в существующих конструкциях при максимальных фактических нагрузках не превосходят допустимых значений, а усилия в сечениях элементов от возможных нагрузок не превышают значений усилий от фактически действующих нагрузок».

Наконец, если усиление всё же нужно, п. 12.4.1 очерчивает арсенал: «Усиление железобетонных конструкций осуществляют с помощью стальных элементов, бетона и железобетона, арматуры и полимерных материалов». Выбор между обоймой, наращиванием сечения, дополнительной балкой и композитным армированием — это уже проектная работа, но задание на неё формируется отчётом об обследовании.

Что делать, если расчёт не проходит

Отрицательный результат поверочного расчёта не означает «нельзя». Обычно у задачи есть несколько решений разной стоимости, и отчёт должен показывать их все:

• Перестановка. Смещение оборудования ближе к опорам — к колонне, к несущей стене, на пересечение балок — часто снимает вопрос без единого килограмма усиления.
• Распределение. Рама, стальной лист или монолитная подливка увеличивают площадь передачи нагрузки и переводят сосредоточенную нагрузку в распределённую.
• Разгрузка участка. Снятие стяжки, засыпки или демонтаж ненужных перегородок высвобождает резерв в постоянной части нагрузки.

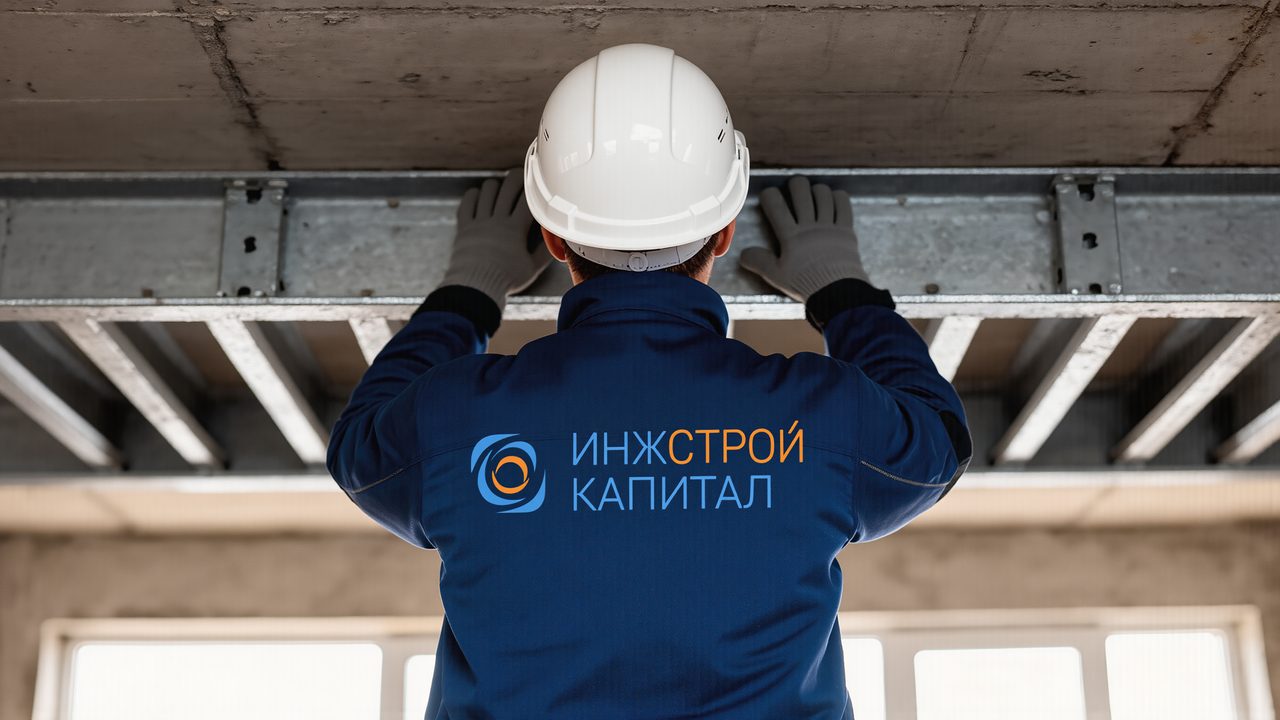

• Усиление конструкций. Наращивание сечений, обоймы, дополнительные балки, подведение стоек — самое дорогое решение, к которому переходят, когда предыдущие не сработали.
• Ограничение режима. Запрет на одновременное складирование в зоне, ограничение по заполнению ёмкости, регламент проезда техники — организационные меры, зафиксированные в отчёте.

Выбор между вариантами — это уже проектная работа, но её задание формируется по результатам обследования: без фактической прочности материалов, реального армирования и подтверждённого состояния конструкций любое решение об усилении будет угадыванием. Как устроены сами расчёты и какие данные для них нужны, описано на странице поверочных расчётов.
