Обследование перекрытий и покрытия

Состав работ по материалам

Обследование начинается с визуального осмотра и геодезической съёмки: фиксируются дефекты, влияющие на несущую способность, и определяются отклонения по горизонтали — фактические прогибы. Дальше — инструментальный контроль по типу конструкции.

Железобетонные перекрытия и покрытия: измерения прочности бетона разрушающими и неразрушающими методами; замеры геометрических размеров и узлов сопряжения; местоположение и диаметр арматуры; толщина защитного слоя; глубина карбонизации бетона. Приборный состав и применимость методов разобраны в разделе методов обследования.

Металлические перекрытия и покрытия: замеры геометрических размеров и узлов сопряжения; отбор образцов металла для лабораторных исследований; проверка сварных и болтовых соединений.

Деревянные перекрытия и покрытия: отбор проб из конструкций; физико-механические характеристики; микологические исследования; состояние узловых соединений; степень поражения древесины гнилью.

Прогиб: четыре норматива на одну конструкцию

Вопрос «какой прогиб допустим» задают так, будто ответ — одно число. На деле СП 20.13330.2016 ограничивает прогибы по четырём независимым основаниям, и каждое требование должно быть выполнено при расчёте независимо от других:

• технологические — расчётная ситуация соответствует нагрузкам, влияющим на работу технологического оборудования;
• конструктивные — нагрузкам, способным повредить смежные элементы из-за значительных прогибов и перемещений;
• физиологические — состоянию, связанному с колебаниями конструкций (проще говоря, зыбкости под шагами);
• эстетико-психологические — действию постоянных и длительных нагрузок.

Отсюда практическое следствие для обследования: перекрытие, которое проходит по «красивой» цифре из таблицы, может не проходить по зазору до верха перегородок или по колебаниям. И наоборот — заметное на глаз провисание не всегда является нарушением, если оно укладывается в предел для своего пролёта.

Есть и обратный случай: по п. 15.1.3 прогибы не ограничиваются эстетико-психологическими требованиями, если не ухудшают внешний вид конструкции — например, у мембранных покрытий, наклонных козырьков, конструкций с провисающим или приподнятым нижним поясом — либо если элементы скрыты от обзора.

Предельные прогибы по эстетико-психологическим требованиям

Это тот ряд значений, который обычно и имеют в виду, говоря о «нормативном прогибе». Таблица Д.1 приложения Д СП 20.13330.2016, позиция 2, перечисление а) — балки, фермы, ригели, прогоны, плиты и настилы покрытий и перекрытий, открытых для обзора:

Три правила чтения этой таблицы, без которых цифры применяются неверно:

1. Промежуточные значения определяются линейной интерполяцией — между 3 и 6 м нет «ступеньки».
2. Цифры в скобках принимаются при высоте помещений до 6 м включительно. То есть в обычном помещении переход на l/250 наступает уже при пролёте 12 м, а не 24 м.
3. Для консоли вместо l принимается удвоенный вылет.

Прогибы определяются от постоянных и длительных нагрузок, а также от нагрузок по таблице 8.3 с понижающим коэффициентом 0,35 и снеговых нагрузок с понижающим коэффициентом 0,5. Это важный момент: в проверку прогиба идёт не полная полезная нагрузка, а её доля — поэтому конструкция, не проходящая по прочности, вполне может проходить по прогибу, и наоборот.

Те же значения относятся к элементам лестниц (маршам, площадкам, косоурам), балконам и лоджиям, а также к перемычкам и навесным стеновым панелям над оконными и дверными проёмами.

Конструктивные и физиологические ограничения

Конструктивное требование сформулировано без всяких долей пролёта и проверяется рулеткой: по п. Д.1.6 прогиб элементов покрытий и перекрытий не должен превышать зазора между нижней поверхностью этих элементов и верхом перегородок, витражей, оконных и дверных коробок и других конструктивных элементов, расположенных под несущими. Как только прогиб «съедает» зазор, перекрытие начинает опираться на ненесущие элементы — появляются трещины в перегородках, заклинившие двери и перекошенные витражи. Это же объясняет типовую картину при обследовании: конструкция цела, а вся отделка вокруг разрушена.

Связанный нюанс — определение самого пролёта. По п. Д.1.7, если между стенами есть капитальные перегородки практически такой же высоты, как и стены, значение l принимается равным расстоянию между внутренними поверхностями несущих стен (или колонн) и этими перегородками либо между поверхностями самих перегородок. Пролёт при этом сокращается, а вместе с ним — и предельный прогиб в абсолютных миллиметрах.

Физиологические требования нормируют не провисание, а колебания. Для перекрытий под подвижные нагрузки таблица Д.1 (позиция 2, перечисление в) задаёт: l/350 — для перемещаемых грузов, материалов, узлов и элементов оборудования и другого безрельсового напольного транспорта; l/400 — для узкоколейного рельсового транспорта; l/500 — для ширококолейного. Для покрытий и перекрытий автостоянок в зданиях (перечисление г) — l/200 при пролёте 6 м, l/250 при 12 м, l/300 при 24 м и более.

Для перекрытий жилых и общественных зданий, лестниц, балконов и лоджий предельный прогиб по физиологическим требованиям не берётся из таблицы, а вычисляется по формуле п. Д.2.2 — от людей, возбуждающих колебания. В неё входят нормативная нагрузка от людей (0,25 кПа для жилых помещений и офисов, 0,5 кПа для классных, бытовых, обеденных и подобных), частота приложения нагрузки при ходьбе 1,5 Гц, вес одного человека 0,8 кН и нагрузки по таблице 8.3 с понижающим коэффициентом 0,35. Именно этот расчёт объясняет жалобы на «дрожащий пол» там, где по прочности и по эстетическому прогибу всё в норме.

От чего отсчитывать прогиб

При съёмке фактических прогибов легко получить формально верное число, которое не с чем сравнивать. Пункт 15.2.1 задаёт две разные базы отсчёта:

• прогибы, ограничиваемые технологическими, конструктивными и физиологическими требованиями, отсчитываются от изогнутой оси, соответствующей состоянию элемента в момент приложения нагрузки, от которой вычисляется прогиб, — то есть учитывается только приращение;
• прогибы, ограничиваемые эстетико-психологическими требованиями, — от прямой, соединяющей опоры элемента, то есть полная стрела провисания.

Второе следствие — строительный подъём. Для конструкций, запроектированных с ним, при эстетико-психологическом ограничении определяемый прогиб уменьшается на размер подъёма. Поэтому до вывода «прогиб сверхнормативный» поднимаются проектные данные: изначально заложенный подъём иначе будет прочитан как дефект, а его утрата, наоборот, останется незамеченной.

Третье — время. По п. Д.1.2 для конструкций из материалов, обладающих ползучестью, учитывается увеличение прогибов во времени: при физиологических требованиях — только кратковременная ползучесть, проявляющаяся сразу после приложения нагрузки, при технологических, конструктивных и эстетико-психологических — полная. Для деревянных и железобетонных перекрытий это означает, что однократный замер даёт срез, а не тенденцию: если есть подозрение на развивающийся прогиб, нужен мониторинг с повторными циклами измерений.

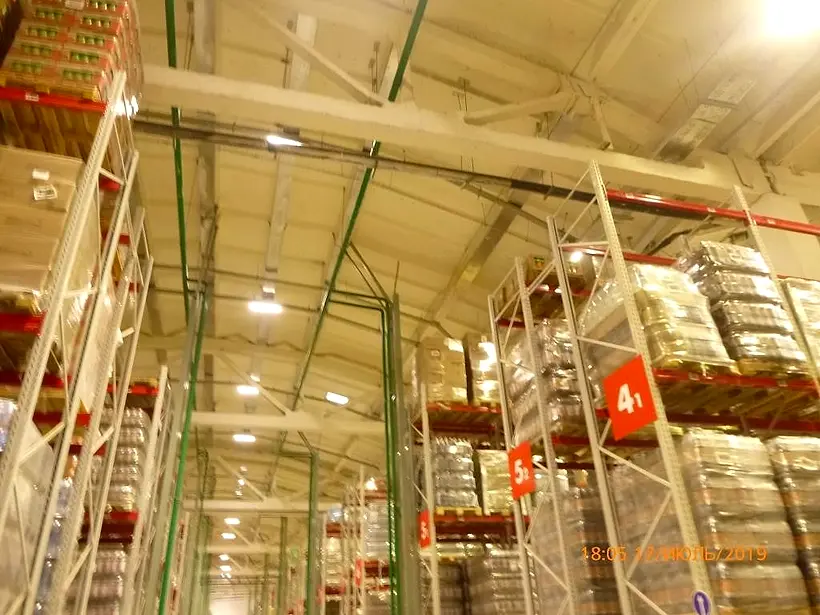

Покрытие: уклон и снег

У покрытия к обычным требованиям добавляется собственное. По п. 15.1.4 прогибы элементов покрытий должны быть такими, чтобы, несмотря на их наличие, был обеспечен уклон кровли не менее 1/200 хотя бы в одном направлении. Нарушение этого условия — не эстетическая придирка, а прямая причина застоя воды, ускоренного разрушения кровельного ковра и роста снеговой нагрузки в зонах скопления.

При этом целостность кровельного ковра для всех типов покрытий обеспечивается конструктивными мероприятиями — компенсаторами, неразрезностью элементов покрытия, — а не повышением жёсткости несущих элементов. То есть попытка «решить проблему кровли» усилением ферм методически неверна.

Полезные нагрузки на покрытие по таблице 8.3: 4,0 кПа на участках с возможным скоплением людей, выходящих из производственных помещений, залов и аудиторий; 1,5 кПа на участках, используемых для отдыха; 0,7 кПа на прочих. Эти нагрузки не учитываются одновременно со снеговой. Состояние самого кровельного пирога — предмет обследования кровли, которое обычно выполняется вместе с обследованием покрытия.

Сосредоточенная нагрузка — то, что забывают

Перекрытие рассчитывается не только на равномерно распределённую нагрузку. Пункт 8.3.1 требует проверять несущие элементы перекрытий, покрытий, лестниц и балконов на сосредоточенную вертикальную нагрузку, приложенную в наиболее неблагоприятном положении на квадратной площадке со сторонами не более 10 см.

Нормативные значения по п. 8.3.4, если задание на проектирование не предусматривает большего:

• перекрытия и лестницы — 1,5 кН;
• чердачные перекрытия, покрытия, террасы и балконы — 1,0 кН;
• покрытия, по которым можно передвигаться только с помощью трапов и мостиков, — 0,5 кН.

Коэффициент надёжности по нагрузке для них — 1,2. Элементы, рассчитанные на возможные при возведении и эксплуатации местные нагрузки от оборудования и транспортных средств, на указанную сосредоточенную нагрузку допускается не проверять.

Отдельный ряд действует для автостоянок в зданиях (таблица 8.4): для машин общим весом до 3 тс — 3,5 кПа и 20,0 кН на площадях парковки, 5,0 кПа и 25,0 кН на пандусах и подъездных путях; для машин от 3 до 16 тс — 5,0 кПа и 90,0 кН на парковке, 7,0 кПа и 100,0 кН на пандусах.

Практический смысл этой проверки виден при постановке оборудования: станок на четырёх опорах или стеллаж на регулируемых ножках передаёт нагрузку не «размазанно», а точками, и локальное продавливание плиты наступает раньше, чем исчерпание её общей несущей способности. Именно поэтому вопрос «можно ли поставить сюда агрегат» решается через локальное увеличение нагрузки, а не через сравнение веса с «нормой на квадратный метр».

Железобетон: ширина раскрытия трещин

СП 20.13330.2016 — свод правил о нагрузках и прогибах, и ширину раскрытия трещин он не нормирует вовсе: этого словосочетания в его тексте нет ни разу, а слово «трещин» встречается один-единственный раз — в приложении Д, среди факторов, от которых зависит прогиб. Норму, с которой сравнивают измеренную в перекрытии трещину, задаёт другой документ — СП 63.13330.2018.

Первое, что из него следует: трещина в железобетоне сама по себе не дефект. По п. 4.3 «Требования по отсутствию трещин предъявляют к железобетонным конструкциям, у которых при полностью растянутом сечении должна быть обеспечена непроницаемость» — то есть к резервуарам, конструкциям под давлением жидкости или газа, объектам с воздействием радиации. Для всех прочих там же сказано прямо: «В остальных железобетонных конструкциях образование трещин допускается, и к ним предъявляют требования по ограничению ширины раскрытия трещин». Обычное перекрытие работает с трещинами по проекту — вопрос в их ширине, расположении и характере развития, а не в самом факте.

Сам критерий — п. 5.1.1: «ширина раскрытия трещин в конструкциях от нагрузок не должна превышать предельно допустимых значений, устанавливаемых в зависимости от требований, предъявляемых к конструкциям, условий их эксплуатации, воздействия окружающей среды и характеристик материалов с учетом особенностей коррозионного поведения арматуры». По п. 5.4.4 предел устанавливают «исходя из эстетических соображений, наличия требований к проницаемости конструкций, а также в зависимости от длительности действия нагрузки, вида арматурной стали и ее склонности к развитию коррозии в трещине».

Отсюда главное для обследования: предельная ширина зависит от класса арматуры, и пункт 8.2.6 задаёт не одно число, а четыре пары значений.

Вторая ось — время. По п. 8.2.7 «Расчет железобетонных элементов следует производить по продолжительному и по непродолжительному раскрытию нормальных трещин»: продолжительное раскрытие — это «ширина раскрытия трещин от продолжительного действия постоянных и временных длительных нагрузок», непродолжительное — «от непродолжительного действия постоянных и временных (длительных и кратковременных) нагрузок». Обследование фиксирует трещину в конкретный момент, поэтому в заключении важно, под какой нагрузкой снята ширина: плита, которая проходит по продолжительному раскрытию, может не проходить по непродолжительному под полной загрузкой помещения.

Практический вывод простой: до сравнения с нормой нужно установить класс арматуры — и именно этого требует п. 12.2 СП 63, перечисляя, что должно быть установлено натурными обследованиями. Для сборных преднапряжённых плит, армированных высокопрочной проволокой или канатами, привычные 0,3 мм не действуют: их предел — 0,2 или даже 0,1 мм при продолжительном раскрытии. Раскрытие измеряется по п. 5.3.1.3 ГОСТ 31937-2024: «Ширину раскрытия трещин в бетоне измеряют в местах максимального их раскрытия и на уровне арматуры растянутой зоны элемента», «калиброванными щупами или измерительной лупой».

Два разных «0,3 мм» и почему их путают

Число 0,3 мм встречается в двух документах в разных ролях, и подмена одного другим — самая частая ошибка чтения чужих заключений.

Первая роль — предел эксплуатационной пригодности (СП 63, п. 8.2.6, таблица выше). Это проектная норма: с ней сравнивают результат расчёта.

Вторая роль — признак дефекта (ГОСТ 31937-2024, приложение В, справочное, таблица В.1 «Основные дефекты и повреждения железобетонных и каменных конструкций и их влияние на техническое состояние»). Пункт 1.6 таблицы называет иные пороги: «А240 - более 0,5 мм», «А300, А400, А500, А600 - более 0,4 мм», «в остальных случаях - более 0,3 мм» — и связывает их не с расчётной проверкой, а с категорией: «Ограниченно-работоспособное техническое состояние при снижении несущей способности при обосновании расчетами отсутствия опасности разрушения или потери несущей способности или устойчивости конструкции». Вероятная причина названа там же: «Перегрузка конструкций, смещение растянутой арматуры. Для преднапряженных конструкций - малое значение натяжения арматуры при изготовлении».

Разница принципиальна. Для арматуры А400 предел по СП 63 — 0,3 мм при продолжительном раскрытии, а порог таблицы В.1 — более 0,4 мм. Трещина 0,35 мм превышает проектный предел, но признаком ограниченно-работоспособного состояния по таблице В.1 не является. Обратной подстраховки тоже нет: сам ГОСТ в п. 5.3.1.3 отсылает к нормам проектирования — «Предельную ширину раскрытия трещин принимают в соответствии с НД, действующими на территории государства - участника Соглашения, принявшего настоящий стандарт, в период эксплуатации», а в сноске уточняет: «В Российской Федерации действует СП 63.13330.2018 “СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения”». То есть предел берут из СП 63, а категорию состояния присваивают по совокупности и с обоснованием расчётом — приложение В справочное, а не нормативное.

Ровно то же расхождение — по прогибам. Предельные прогибы таблицы Д.1 СП 20 (l/200, l/250, l/300) — это эксплуатационный предел. А таблица В.1 ГОСТ 31937-2024 в п. 1.9 относит к аварийному состоянию другие относительные прогибы: «плит перекрытий и покрытий - 1/150», причём с оговоркой «Аварийное техническое состояние обосновывается результатами расчетов с учетом выявленных прогибов». Прогиб плиты l/180 нарушает СП 20, но аварийным состоянием сам по себе не является.

Что действительно переводит железобетонное перекрытие в аварийную категорию по таблице В.1 без промежуточных ступеней — характер трещин, а не только их ширина: п. 1.7 — «То же, что в пункте 1.6 настоящей таблицы, но имеются трещины с разветвленными концами» («Аварийное техническое состояние обосновывается результатами расчетов с учетом наличия трещин»), п. 1.8 — «Наклонные трещины со смещением участков бетона относительно друг друга и наклонные трещины, пересекающие арматуру». Поэтому в ведомости дефектов мы фиксируем не только миллиметры, но и направление трещины, форму её концов и наличие смещения берегов.

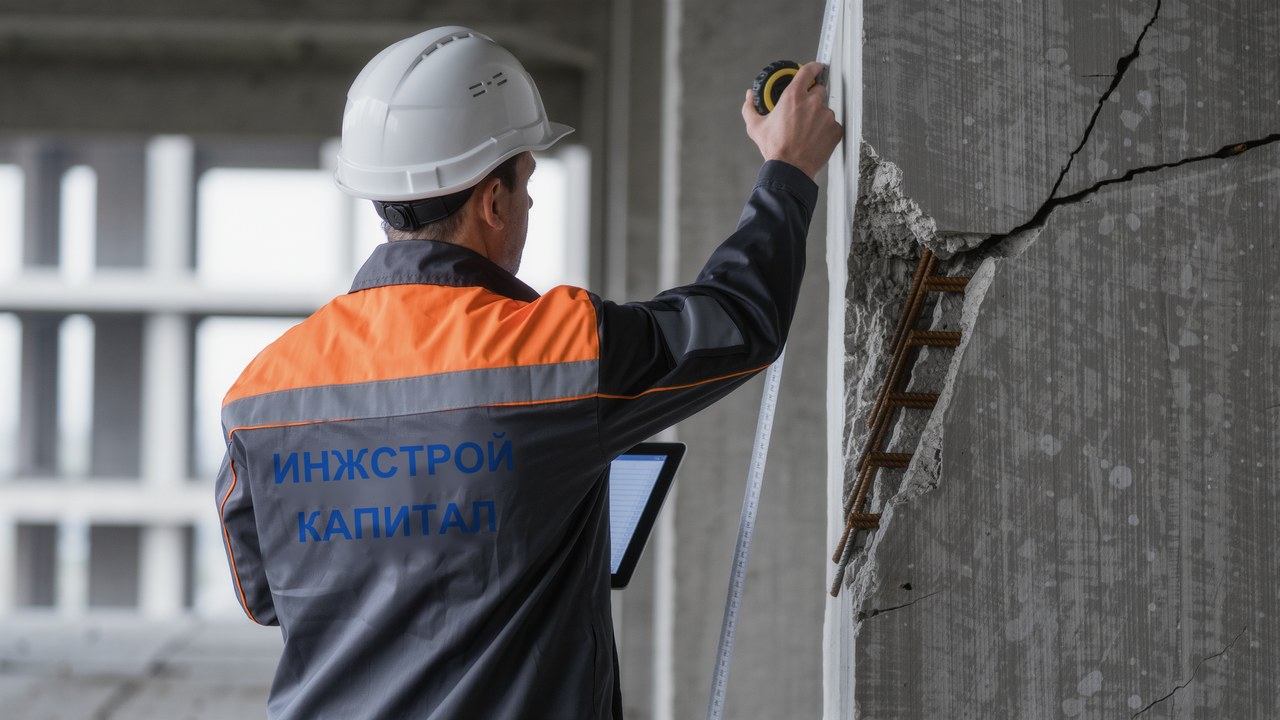

Защитный слой бетона: с чем сравнивают показания прибора

Измеритель защитного слоя даёт число за секунду, а весь смысл — в том, с какой строкой это число сравнивать. Требование задаёт п. 10.3.2 СП 63: «Толщину защитного слоя бетона следует принимать исходя из требований настоящего подраздела с учетом роли арматуры в конструкциях (рабочая или конструктивная), типа конструкций (колонны, плиты, балки, элементы фундаментов, стены и т.п.), диаметра и вида арматуры, а также СП 28.13330». Базовые значения — таблица 10.1:

К таблице идут три поправки, без которых сравнение неверно: «Для сборных элементов минимальные значения толщины защитного слоя бетона рабочей арматуры, указанные в таблице 10.1, уменьшают на 5 мм»; «Для конструктивной арматуры минимальные значения толщины защитного слоя бетона принимают на 5 мм меньше по сравнению с требуемыми для рабочей арматуры»; и общий нижний порог — «Во всех случаях толщину защитного слоя бетона следует также принимать не менее диаметра стержня арматуры и не менее 10 мм».

Практика: для сборной плиты в сухом помещении требование — 15 мм, но не меньше диаметра стержня; для монолитного перекрытия в том же помещении — 20 мм. Разница в одну строку таблицы решает, дефект перед нами или норма. А связка с предыдущим разделом прямая: недостаточный защитный слой — это не самостоятельная беда, а запуск коррозии арматуры, которая затем проявляется трещинами вдоль стержней и отслоением бетона (пп. 1.4 и 1.5 таблицы В.1 ГОСТ 31937-2024).

Продавливание: почему точечная нагрузка опаснее общей

Проверка на сосредоточенную нагрузку по СП 20 отвечает на вопрос «выдержит ли элемент», а расчёт на продавливание по СП 63 — на вопрос «не проколет ли нагрузка плиту насквозь». Это разные предельные состояния, и для перекрытий второе критично при постановке оборудования и в зонах опирания на колонны.

По п. 8.1.46 СП 63 «Расчет на продавливание производят для плоских железобетонных элементов (плит) при действии на них (нормально к плоскости элемента) местных, концентрированно приложенных усилий - сосредоточенных силы и изгибающего момента». Схема сопротивления — п. 5.2.16: «Предельное усилие, которое может быть воспринято железобетонным элементом при продавливании, следует определять как сумму предельных усилий, воспринимаемых бетоном и поперечной арматурой, расположенной в зоне продавливания». Есть и послабление, о котором забывают: «Значение сосредоточенной силы следует принимать за вычетом сил, действующих в пределах основания пирамиды продавливания в противоположном направлении».

Для обследования отсюда следуют три вещи. Наличие и шаг поперечной арматуры в зоне продавливания нужно устанавливать инструментально — от этого зависит половина несущей способности узла. Отверстия рядом с грузовой площадкой уменьшают расчётный контур. И третье: локальное продавливание наступает раньше, чем исчерпание общей несущей способности плиты, поэтому вывод «нагрузка меньше нормативной на квадратный метр» ничего не доказывает для точечной опоры станка или стеллажа.

Поверочный расчёт железобетона: что требует раздел 12 СП 63

Раздел 12 СП 63 — это норма не о проектировании нового, а о работе с существующим, и он прямо привязывает усиление к обследованию. Пункт 12.1: «Восстановление и усиление железобетонных конструкций следует производить на основе результатов их натурного обследования, поверочного расчета, расчета и конструирования усиливаемых конструкций».

Что именно должно быть установлено, перечисляет п. 12.2 — по сути готовое техническое задание на обследование перекрытия: «состояние конструкции, геометрические размеры конструкций, армирование конструкций, прочность бетона, вид и класс арматуры и ее состояние, прогибы конструкций, ширина раскрытия трещин, их длина и расположение, размеры и характер дефектов и повреждений, нагрузки, статическая схема конструкций».

Когда расчёт обязателен — п. 12.3.1: «при изменении действующих на них нагрузок, условий эксплуатации и объемно-планировочных решений, а также при обнаружении серьезных дефектов и повреждений в конструкциях». Там же названы четыре возможных исхода: «На основе поверочных расчетов устанавливают пригодность конструкций к эксплуатации, необходимость их усиления, необходимость снижения эксплуатационной нагрузки или полную непригодность конструкций».

Дальше — четыре положения, которые чаще всего и решают судьбу объекта:

1. Расчётная схема берётся фактическая, а не проектная. П. 12.3.2: «Расчетные схемы при проведении поверочных расчетов следует принимать с учетом установленных фактических геометрических размеров, фактического соединения и взаимодействия конструкций и элементов конструкций, выявленных отклонений при монтаже».
2. Часть расчётов можно не делать. П. 12.3.3: «Допускается не производить поверочные расчеты по эксплуатационной пригодности, если перемещения и ширина раскрытия трещин в существующих конструкциях при максимальных фактических нагрузках не превосходят допустимых значений, а усилия в сечениях элементов от возможных нагрузок не превышают значений усилий от фактически действующих нагрузок».
3. Отсутствие проекта — не тупик. П. 12.3.5: «При отсутствии проектных данных и невозможности отбора образцов допускается класс арматуры устанавливать по виду профиля арматуры, а расчетные сопротивления принимать на 20% ниже соответствующих значений, отвечающих данному классу». Двадцатипроцентная скидка — цена отсутствующих документов, и на границе она может решить исход расчёта, поэтому поиск проектной документации окупается.
4. Превышение предела не всегда означает усиление. П. 12.3.7 сначала формулирует общее правило — конструкции, не удовлетворяющие поверочным расчётам, «подлежат усилению или для них должна быть снижена эксплуатационная нагрузка», — а затем даёт исключение: «Для конструкций, не удовлетворяющих требованиям поверочных расчетов по эксплуатационной пригодности, допускается не предусматривать усиления либо снижения нагрузки, если фактические прогибы превышают допустимые значения, но не препятствуют нормальной эксплуатации, а также если фактическое раскрытие трещин превышает допустимые значения, но не создает опасности разрушения».

Последнее — прямой ответ на вопрос, который задают чаще всего: сверхнормативный прогиб старого перекрытия не обязан заканчиваться усилением. Но воспользоваться этой нормой можно только через расчёт, а не через мнение: она про эксплуатационную пригодность и не распространяется на несущую способность.

Учитываются в расчёте и сами дефекты — п. 12.3.6 перечисляет их состав: «снижение прочности, местные повреждения или разрушения бетона; обрыв арматуры, коррозия арматуры, нарушение анкеровки и сцепления арматуры с бетоном; опасное образование и раскрытие трещин; конструктивные отклонения от проекта в отдельных элементах конструкции и их соединениях». А для сильно повреждённых конструкций работает п. 12.4.2: «при разрушении 50% и более сечения бетона или 50% и более площади сечения рабочей арматуры» элементы усиления рассчитывают на полную нагрузку, «при этом несущая способность усиливаемой конструкции в расчете не учитывается».

Деревянные перекрытия: влажность, опирание, составные балки

Деревянное перекрытие обследуется по тем же прогибам, что и железобетонное: собственных предельных значений СП 64.13330.2017 не устанавливает, а отсылает к уже разобранному документу. П. 7.34: «Прогибы и перемещения элементов конструкций не должны превышать предельных, установленных в СП 20.13330»; п. 9.15 повторяет это для изгибаемых элементов и добавляет физиологию: «Значения максимальных прогибов, а для междуэтажных перекрытий и предельных физиологических прогибов, должны быть не выше указанных в СП 20.13330». Считается прогиб по п. 7.35 — «по моменту инерции поперечного сечения брутто».

Собственный предмет СП 64 — влажность. Пункт 5.3: «В зависимости от температурно-влажностных условий эксплуатации (классов условий эксплуатации) следует предъявлять требования к максимальным значениям эксплуатационной влажности древесины и учитывать зависимость ее прочности от этих значений». Классы даны таблицей 1:

Два примечания к таблице снимают половину споров на объекте: «Допускается в качестве “эксплуатационной” принимать “равновесную” влажность древесины» и «Допускается кратковременное превышение максимальной влажности не более 3 недель в году». То есть однократный замер влагомером после протечки — ещё не нарушение; нарушением его делает продолжительность. Для цельной древесины есть и отдельное послабление (п. 5.5): в классах 2, 3 и 4, «когда усушка древесины не вызывает расстройства или увеличения податливости соединений, допускается применять древесину с влажностью не более 40% при условии ее защиты от гниения». А вот к нагелям требование жёсткое (п. 5.6): «влажность древесины не должна превышать 12%» — рассохшийся или разбухший нагель означает податливость узла, а не просто дефект детали.

Самая частая корневая причина гнили в перекрытиях старых домов описана в п. 9.48, и это ошибка эксплуатации, а не проекта: «Опорные части несущих конструкций (ферм, арок, балок и др.) при их размещении в гнездах каменных стен должны быть открыты. Запрещается заделывать наглухо зазоры между стенками гнезд и опорными частями конструкций кирпичом, раствором, герметизирующими материалами и т.п.». Заделанное «для тепла» гнездо перестаёт проветриваться, влага не уходит, и балка гниёт с торца — снаружи при этом видна целая доска. Там же — про промерзание: «В наружных каменных стенах отапливаемых зданий и сооружений, а также во внутренних стенах, разделяющих отапливаемые и неотапливаемые помещения, стенки гнезд следует утеплять во избежание их промерзания в соответствии с теплотехническим расчетом». Поэтому осмотр опорных узлов у нас идёт со вскрытием заделки, а при подозрении на промерзание — вместе с тепловизионным обследованием.

Общая логика защиты сформулирована в п. 9.44 и не зависит от возраста здания: «Принятие конструкционных мер, обеспечивающих просыхание элементов деревянных конструкций и их защиту от увлажнения, обязательно независимо от срока службы здания или сооружения, а также от того, производят химическую защиту древесины или нет». И в п. 9.46: «Несущие деревянные конструкции (фермы, арки, балки и др.) должны быть открытыми, хорошо проветриваемыми, по возможности доступными во всех частях для осмотра». Отсюда практический критерий при обследовании: подшитый наглухо потолок — не косметика, а утрата доступа к несущей конструкции. Ещё две точки контроля — п. 9.50: «В местах опирания несущих конструкций на фундамент, каменные стены, пилястры, железобетонные колонны между древесиной конструкций и более теплопроводным материалом опоры следует вводить гидроизоляционные прокладки», и п. 9.51 — предохранение древесины от увлажнения «в местах контакта с металлическими крепежными элементами», где возможно выпадение конденсата.

Отдельный сюжет — составные балки на податливых связях, из которых нередко собраны перекрытия хозяйственным способом. По п. 9.23 таким балкам «следует придавать строительный подъем путем выгиба элементов до постановки связей», причём «Величину строительного подъема (без учета последующего распрямления балки) следует принимать увеличенной в полтора раза по сравнению с прогибом составной балки под расчетной нагрузкой». Полуторакратный запас объясняет, почему у составной балки в возрасте видимого подъёма нет: он выбирается податливостью связей. При обследовании это значит, что нулевой подъём у составной балки — ожидаемая картина, а вот провисание ниже плоскости опор требует проверки связей, а не только сечения.

Наконец, настилы и обрешётка (п. 9.16): «При сплошном настиле или при разреженном настиле с расстоянием между осями досок или брусков не более 150 мм нагрузку от сосредоточенного груза следует передавать на 2 доски или 2 бруска, а при расстоянии более 150 мм - на 1 доску или брусок». Замер шага досок на чердаке — не формальность: он вдвое меняет расчётную нагрузку на элемент.

Типовые дефекты

Чаще всего при обследовании перекрытий и покрытия выявляются: прогибы, ослабление узловых соединений, сколы бетона, коррозия металлических элементов, трещины, гниение деревянных конструкций, биоповреждения, нарушение защитного слоя бетона.

Каждый из них оценивается по своей норме, а не «на глаз»: прогиб — по приложению Д СП 20.13330.2016, ширина раскрытия трещин — по п. 8.2.6 СП 63.13330.2018 с учётом класса арматуры, защитный слой — по таблице 10.1 того же свода правил, влажность и состояние узлов деревянных конструкций — по разделам 5 и 9 СП 64.13330.2017. Влияние дефекта на категорию состояния — по справочной таблице В.1 ГОСТ 31937-2024, с обязательным обоснованием расчётом.

Каждый дефект оценивается по влиянию на несущую способность, итог — поверочный расчёт с допустимой нагрузкой и категория технического состояния. Присваивается она по совокупности признаков, а не по одному прогибу: как читаются категории и что стоит за формулировкой «ограниченно работоспособное», разобрано в статье про категории технического состояния.

Это основа для решений: эксплуатировать как есть, ограничить нагрузку, усилить или менять конструкцию. Если проблемы уходят в опорные конструкции — продолжаем обследованием колонн, балок и ферм.

Что заказчик получает на выходе

Заключение по ГОСТ 31937-2024 с категорией состояния каждой обследованной конструкции, ведомость дефектов с фотофиксацией и схемами, ведомость фактических прогибов с сопоставлением предельным значениям по таблице Д.1, ведомость трещин с шириной раскрытия и сопоставлением пределам по классу арматуры, протоколы испытаний материалов и поверочный расчёт с допустимой равномерной и сосредоточенной нагрузкой. Если запаса нет — конкретные решения по усилению, а не общая формулировка «требуется усиление».
