Что измеряется и что из этого следует

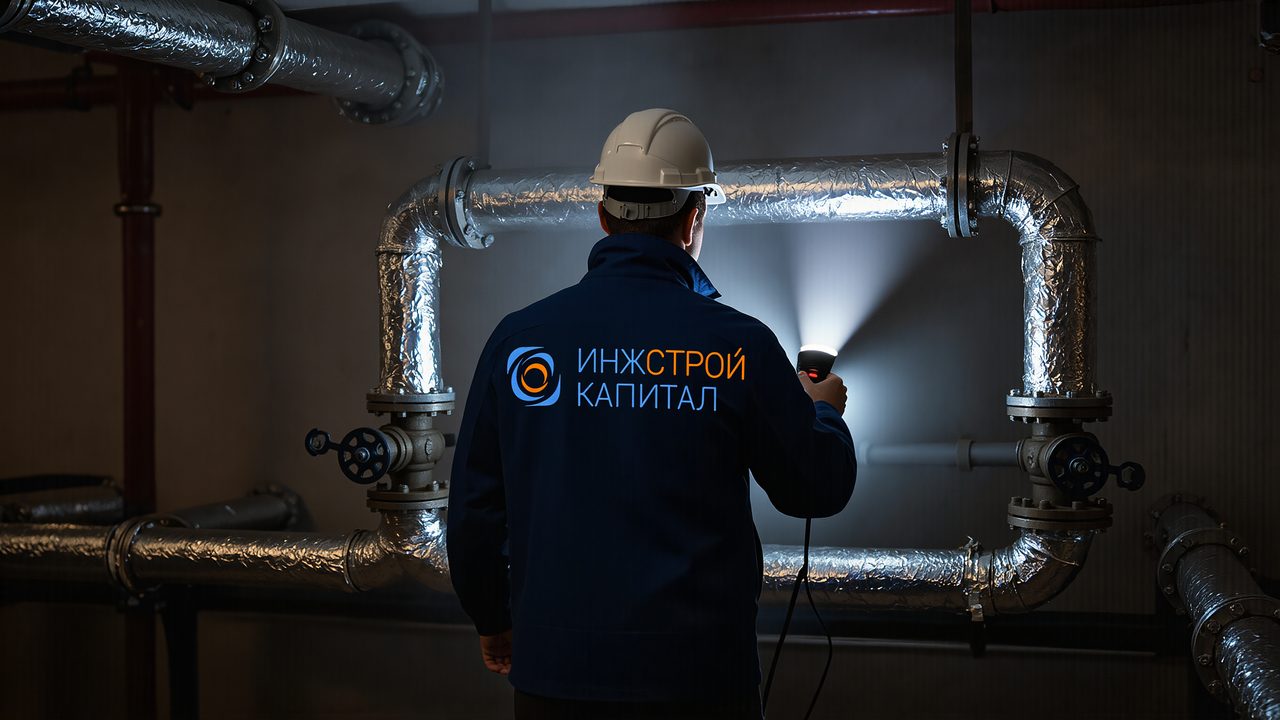

Обследование сетей состоит из двух неравноценных частей. Визуальный осмотр даёт картину: протечки, следы коррозии, состояние изоляции, креплений и арматуры, с привязкой каждого дефекта к схеме здания и к конкретному стояку. Инструментальный контроль даёт числа — и вот здесь важно понимать, что именно измеряется.
Ультразвуковой толщиномер не измеряет толщину напрямую. Он измеряет время, за которое импульс доходит до внутренней поверхности стенки и возвращается, а толщину вычисляет через скорость звука в материале. Отсюда требования, определяющие достоверность результата: поверхность в точке замера зачищается до металла, прибор настраивается на конкретный материал — сталь, чугун и медь имеют разную скорость звука, — а слой краски, окалины или отложений искажает показание, если его не учесть.
И главное: миллиметры сами по себе не дают решения. Вывод «участок подлежит замене» получается сопоставлением измеренной толщины с отбраковочной — предельной минимальной, ниже которой эксплуатация не допускается и которая определяется по проекту и нормам эксплуатации для данного вида трубопровода. Ровно как и на других методах инструментального контроля, прибор даёт величину, а заключение появляется только вместе с нормативом сравнения.
Один замер не даёт ресурса
Второй частый разрыв ожиданий — вопрос «сколько ещё прослужит». Одна серия замеров отвечает на вопрос «сколько осталось стенки», но не на вопрос «как быстро она уходит». Скорость коррозии определяется двумя способами.
Достоверный: два замера в одних и тех же точках с интервалом. Утонение за известный срок даёт скорость напрямую, и остаточный ресурс считается делением запаса до отбраковочной толщины на эту скорость. Поэтому первый вопрос, который мы задаём заказчику, — сохранились ли протоколы прошлых замеров: старый протокол удваивает ценность нового.
Оценочный: разница между проектной и фактической толщиной, отнесённая к сроку эксплуатации. Это средняя скорость за всю жизнь трубы, и она систематически занижает риск там, где коррозия ускорилась в последние годы — после смены водоподготовки, при постоянном подпитывании системы свежей водой, под намокшей изоляцией. В отчёте такие оценки помечаются как оценочные, а не подаются наравне с измеренными.
Почему точек нужно много
Коррозия неравномерна, и это определяет методику. Общее утонение идёт по всей длине более или менее ровно, а язвенная коррозия развивается локальными очагами: рядом с точкой, где стенка почти в норме, может быть язва, прошедшая половину толщины. Один замер на стояк даёт не картину, а случайное число.
Замеры выполняются по сетке контрольных точек со сгущением в зонах риска: нижние участки стояков и места застоя, узлы у запорной арматуры и в местах изменения направления, участки под повреждённой или намокшей теплоизоляцией, зоны прежних протечек и ремонтных врезок. Сетка — не наша выдумка: ГОСТ ISO 16809-2022 для измерения по всей поверхности объекта прямо указывает, что «расстояние между точками измерениями должно быть одинаковым, и рекомендуется использовать сетку», а размер её ячеек выбирается из соотношения между достоверностью результатов и объёмом работы. Такая раскладка стоит дороже формального прохода, но именно она отличает отчёт, по которому можно считать смету, от отчёта, который лежит в папке.
Как устроен замер: режимы, настройка, подготовка поверхности
Методику ультразвукового измерения толщины задаёт ГОСТ ISO 16809-2022 «Контроль неразрушающий. Ультразвуковой контроль толщины» — межгосударственный стандарт, идентичный ISO 16809:2017, введённый в действие с 11.03.2026 приказом Росстандарта от 27.11.2025 № 1541-ст взамен отменённого ГОСТ Р ИСО 16809-2015. Стандарт устанавливает принципы измерения толщины металлических и неметаллических материалов «контактным способом, основанным исключительно на измерении времени прохождения ультразвуковых импульсов», и его логика прямо объясняет, почему протокол толщинометрии выглядит так, а не иначе.
По стандарту «толщина вычисляется путем умножения известной скорости звука в материале объекта контроля на время прохождения и деления на количество прохождений импульса через всю измеряемую толщину стенки объекта контроля». Прохождений может быть разное количество — отсюда четыре режима измерения. Режим 1 — «измерение временного интервала от начального импульса возбуждения до первого отраженного сигнала, за вычетом времени прохождения в преобразователе и слое контактной среды путем корректировки нуля». Режим 2 — от конца линии задержки до первого донного эхо-сигнала. Режим 3 — «измерение временного интервала между последовательными донными эхо-сигналами (режим многократного отражения)». Режим 4 — «измерение временного интервала прохождения импульса от излучателя до приемника, находящихся в контакте с донной поверхностью (теневой режим)», два преобразователя с противоположных сторон; применяется, когда материал слишком толстый или сильно затухающий для эхо-метода, и «в большинстве случаев частота должна быть ниже 1 МГц».
Практический смысл различия — в точности. Стандарт прямо указывает на «режим 3 многократными эхо-сигналами, точность которого выше, чем измерения режимами 1 и 2», а «более высокие частоты обеспечивают большую точность, чем более низкие частоты» — из-за более точного измерения времени. Отсюда и диапазон: «следует использовать частоты от 100 кГц при прохождении через материалы с сильным затуханием и до 50 МГц для тонких металлических листов». У режима 3 есть ещё одно свойство, важное для реальных трубопроводов: только он позволяет мерить сквозь покрытие без знания его параметров — по стандарту «при измерении через покрытие необходимо знать толщину и скорость распространения звука в материале покрытия, за исключением измерения с использованием режима 3».
Прибор перед работой настраивается: он «должен быть настроен с использованием одного или нескольких настроечных образцов, изготовленных из материала объекта контроля или имеющего сходные с объектом контроля акустические свойства, размеры, структуру и качество поверхности», причём «толщина настроечных образцов в виде блоков или ступенек должна охватывать диапазон измеряемой толщины». Одной настройкой на весь объект дело не ограничивается — стандарт задаёт восемь поводов, когда «проверку параметров настройки толщиномера проводят с помощью настроечных образцов»: «после окончания всей работы по измерению»; через регулярные промежутки в течение рабочего дня, но «не реже одного раза в день»; «в случае замены преобразователей или кабелей»; «в случае смены объекта контроля или типа контролируемого материала»; «в случае значительных изменений температуры материала или оборудования»; «если основные органы управления регулируются или признаны измененными»; и «через промежутки времени согласно специальным методическим инструкциям». Именно поэтому в наших протоколах фиксируется не только результат, но и точки проверки настройки.
Подготовка поверхности тоже не произвол исполнителя. Импульсу «необходимо пройти через контактную поверхность между контролируемым объектом и преобразователем не менее двух раз», поэтому «предпочтительнее будет ровный и чистый участок контакта преобразователя с объектом контроля площадью, не менее чем в два раза превышающей площадь контактной поверхности преобразователя». На корродированных поверхностях — стандарт прямо называет резервуары и трубопроводы — «контактную поверхность необходимо подвергнуть механической шлифовке» на участке с тем же критерием площади, и «на этом участке не должно быть продуктов коррозии». И отдельная оговорка, которую мы соблюдаем буквально: «следует принять меры, исключающие возможность уменьшения толщины объекта ниже минимально допустимого значения» — то есть подготовка к замеру не должна сама портить трубу. На поверхности не должно оставаться «грязи, смазки, ворсинок, окалины, сварочного флюса и брызг металла».
Наконец, о квалификации. Стандарт требует, чтобы контроль выполнял квалифицированный персонал, знающий физические основы ультразвуковых волн, и «для подтверждения квалификации рекомендуется, чтобы персонал был аттестован в соответствии с ISO 9712 или аналогичным стандартом». Обследование сетей в процессе эксплуатации стандарт выделяет в отдельную область применения — «измерение остаточной толщины стенки в процессе эксплуатации» — со своими условиями: «поверхность объекта контроля может быть грубой, содержать участки локальной коррозии или другие несовершенства», а при большом объёме измерений «нужно зафиксировать координаты каждой точки измерения и соответствующие показания толщины». В протоколе испытаний стандарт отдельно требует «дескриптор/идентификатор местоположения зоны измерения» и эскизы с местами измерений — это и есть нормативное основание того, что каждая цифра в нашем протоколе привязана к точке на схеме.
Что искажает результат и как это учитывается
Раздел 8 стандарта — «Факторы, влияющие на точность измерений» — фактически перечень способов получить красивое, но неверное число. Мы разбираем его подробно, потому что заказчик обычно видит только итоговые миллиметры и не знает, какой ценой они получены.
Состояние поверхности. Чистота влияет напрямую: «недостаточная подготовка поверхности может привести к неверным результатам». Шероховатость опаснее, потому что ошибается в благоприятную сторону: «шероховатость искажает результаты измерения (завышает значение) толщины и изменяет коэффициенты отражения и прохождения на границе раздела», причём «неопределенность измерения возрастает с уменьшением толщины» — то есть тем сильнее, чем ближе труба к отбраковочной толщине. Неровный профиль вынуждает класть толстый слой контактной среды, и время прохода через него попадает в результат: «при соотношении скоростей распространения звука в контактной среде и в материале 1:4 ошибка может достигать четырехкратного значения фактической толщины контактной среды». На корродированном стояке это единицы десятых миллиметра — величина того же порядка, что и остаток запаса стенки.
Температура. Она меняет скорость звука, а значит и вычисленную толщину. Для сталей эффект мал: «скорость продольных волн (волн сжатия) в большинстве сталей с увеличением температуры на 1 °С уменьшается приблизительно на 0,8 м/с». Для пластмасс — велик: «для полиакрилата, который обычно используют в призмах или протекторах, температурный коэффициент скорости отрицательный и равен минус 2,5» м·с⁻¹·°С⁻¹. Отсюда требования к оборудованию на горячих трубопроводах: «большинство преобразователей рассчитаны на использование в диапазоне температур от минус 20 °С до плюс 60 °С», а «для измерений при температурах выше 60 °С необходим высокотемпературный преобразователь», причём контактная среда должна быть рассчитана на эту температуру, а время контакта — ограничено рекомендациями производителя. Мерить неостывший теплопровод обычным датчиком — это не «быстрее», это другой результат.
Покрытия. Здесь стандарт даёт числовые примеры, и они очень наглядны. Металлическое покрытие: прибор настроен на сталь, стенка 1 мм при скорости 5920 м/с, цинк 20 мкм при 4100 м/с, фактическая толщина 1,02 мм, измеренная — 1,029 мм, отклонение 0,009 мм; пренебрежимо. Неметаллическое покрытие — совсем другой порядок: сталь 1 мм, краска 100 мкм при скорости 2100 м/с, фактическая толщина 1,1 мм, а измеренная — 1,282 мм; отклонение — 0,182 мм. Почти два десятых миллиметра приписанной стенки только за счёт слоя краски — на трубе, где решение принимается по десятым, это разница между «менять» и «эксплуатировать». Поэтому краска в точке замера снимается, а не «учитывается на глаз»; стандарт допускает оставлять лакокрасочные и электрохимические покрытия, но оговаривает, что «не все приборы измерения толщины имеют функцию по исключению толщины покрытия из измеряемой величины».
Геометрия. Противоположные стороны объекта «должны быть параллельными, допускается отклонение не более 10°», иначе донный эхо-сигнал деформируется или пропадает. На криволинейной поверхности площадь контакта мала, поэтому «преобразователь необходимо совместить с центром кривизны объекта контроля», а «диаметр контактирующей поверхности преобразователя должен быть значительно меньше диаметра криволинейного участка объекта контроля» — на стояках малого диаметра это прямо ограничивает выбор датчика.
Разрешающая способность прибора. Отдельная ловушка для читателя протокола: «толщиномеры с цифровой индикацией показаний могут отображать кажущуюся разрешающую способность 0,001 мм», но «способны измерять только с разрешающей способностью 0,01 мм». Три знака после запятой на дисплее — не точность, а формат вывода. Мы не переносим в отчёт разрядность, которой у измерения нет.
Статус стандарта. ГОСТ Р ИСО 16809-2015 отменён с 11.03.2026 приказом Росстандарта от 27.11.2025 № 1541-ст; взамен с той же даты введён межгосударственный ГОСТ ISO 16809-2022, идентичный ISO 16809:2017, — это подтверждено двумя независимыми источниками, и все цитаты на этой странице приведены по действующему тексту. Отдельно: измерение толщины плакировки и слоёв покрытия как самостоятельная задача, а также ультразвуковой контроль сварных швов — это другие методики и другой объём работ, они согласовываются отдельно от толщинометрии стенки.
Чего толщинометрия не покажет
Толщиномер не видит зарастания просвета: это уменьшение внутреннего диаметра отложениями, а не изменение толщины стенки. Оценивают его иначе — вырезкой образца при плановом отключении, видеодиагностикой изнутри там, где есть доступ, или косвенно по фактическому расходу и напору в сравнении с проектными.
Метод не даёт и оценки качества сварных соединений: дефекты швов выявляются другой методикой ультразвукового контроля, и такая задача ставится отдельно. Не оценивает он и работоспособность системы в целом. Здесь стоит сказать прямо, потому что это частый источник разочарования: если жалобы сводятся к «на верхних этажах холодно», причина нередко в разрегулировке, а не в состоянии труб, и замена стояков её не устранит. Обследование даёт фактическое состояние трубопроводов и объёмы замены; балансировка, автоматика и режимы — задача проекта и наладки. В выводах мы эти вещи разделяем.
Нормативная рамка и что делать с результатом
Сети обследуются в составе технического обследования здания, и их результаты входят в общий отчёт по объекту при комплексном обследовании. Требования к устройству и испытаниям внутренних санитарно-технических систем задаёт СП 73.13330.2016, действующий с Изменением № 3, которое утверждено Минстроем России 09.06.2026 и вступило в силу 10.07.2026, — на него ссылаются при приёмке работ после замены участков, и это стоит учитывать, планируя ремонт. Для жилищного фонда порядок осмотров и содержания инженерного оборудования установлен Правилами и нормами технической эксплуатации жилищного фонда, утверждёнными постановлением Госстроя России от 27.09.2003 № 170.
Практический выход обследования — перечень участков к замене с очерёдностью, то есть основа для сметы и для очерёдности работ перед капитальным ремонтом. Разница между решением «менять всё» и решением «менять адресно» на крупном здании или многоквартирном доме исчисляется миллионами, и обследование окупается на первом же таком выборе.
Если расположение наружных подземных коммуникаций неизвестно, работы начинаются с трассопоискового сканирования: сначала определяется, где проходят трассы, затем — в каком они состоянии. На выполненные работы действует гарантия до 5 лет.
