Измерение вибрации в зданиях

Как проходит контроль вибрации

Вибрация — механические колебания, которые передаются от оборудования и транспорта на конструкции здания и дальше — людям в помещениях. Специалист выявляет действующие источники, выбирает контрольные точки и измеряет уровни виброускорения и виброскорости в нормируемых октавных полосах — на рабочих местах и в помещениях жилых и общественных зданий. Результаты сравниваются с допустимыми уровнями СанПиН 1.2.3685-21.

При вводе объекта в эксплуатацию замеры подтверждают, что смонтированное инженерное оборудование не передаёт сверхнормативную вибрацию в помещения. На действующих производствах контроль востребован при установке нового оборудования, жалобах персонала и предписаниях надзорных органов.

Как выбираются точки и режимы

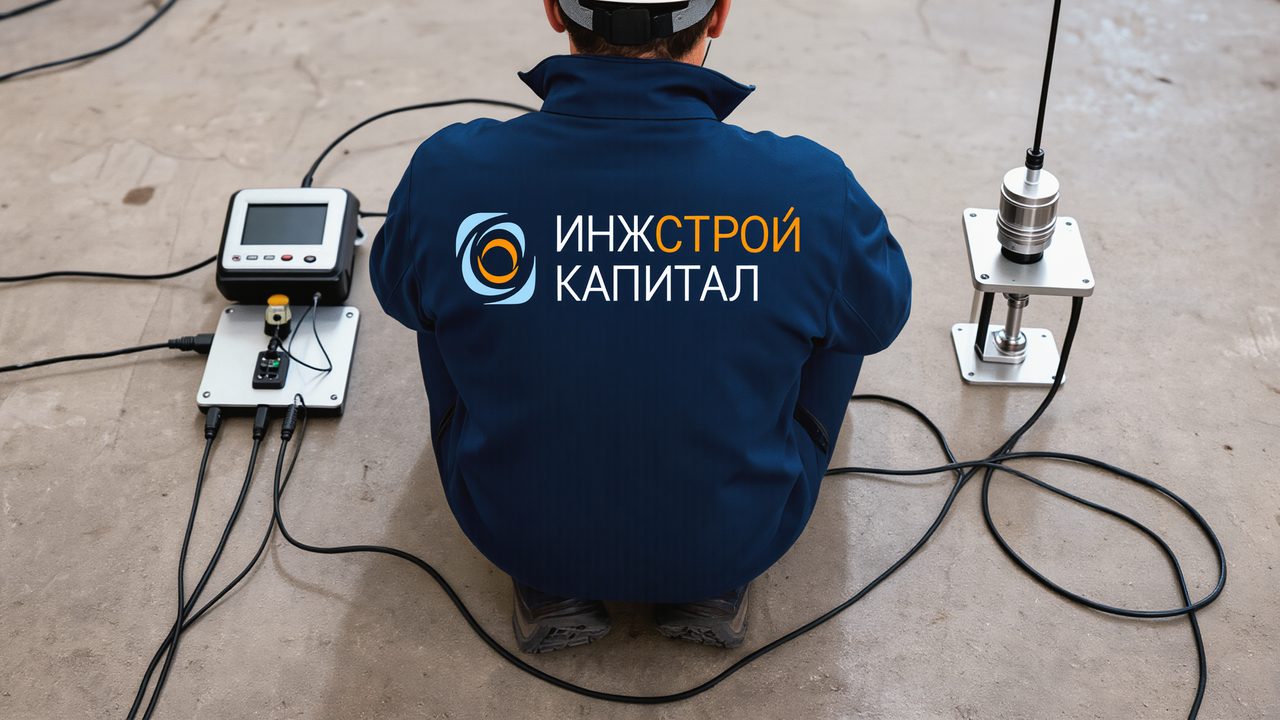

Датчик ставится туда, где вибрация нормируется, — на пол помещения или на площадку рабочего места, на несущую конструкцию, а не на корпус оборудования: норма относится к человеку, а не к агрегату. Уровни фиксируются в нормируемых октавных полосах, потому что одно интегральное число не показывает, какая частота даёт превышение, — а от этого зависит выбор виброизоляции.

Вклад конкретного источника определяется сравнением замеров при его работе и при отключении. Транспортные источники требуют другого подхода: воздействие метро, железной дороги или трамвая непостоянно, поэтому нужна серия замеров в моменты прохода, а не одно измерение. Условия — режим оборудования, загрузка, время суток — фиксируются в протоколе: без них цифры не воспроизводимы.

Две разные задачи: люди и конструкции

Слово «вибрация» в заявке почти всегда скрывает один из двух вопросов, и от того, какой именно, зависит и методика, и точки, и итоговый документ.

Санитарная задача — здоровье и комфорт людей. Допустимые уровни в помещениях жилых и общественных зданий и на рабочих местах установлены СанПиН 1.2.3685-21. Методическая рамка измерения общей вибрации внутри зданий задана ГОСТ 31191.2-2004 (модифицированный ИСО 2631-2:2003, действует с 1 июля 2008 года); нормируемый диапазон здесь — от 1 до 80 Гц, то есть частоты, которые человек воспринимает телом. Точка измерения выбирается там, где находится человек: пол помещения, площадка рабочего места.

Строительная задача — сохранность самого здания. Её решает ГОСТ Р 52892-2007 «Вибрация и удар. Вибрация зданий. Измерение вибрации и оценка её воздействия на конструкцию» (введён с 1 октября 2008 года). Стандарт распространяется на здания, рассчитанные на статические нагрузки без специальных требований к устойчивости при динамических воздействиях, когда вибрация приходит через грунт от техногенных источников — строительных работ, разработки месторождений, движения транспорта. Он не применяется к вибрации природного происхождения (землетрясения, сильный ветер), к звуковым волнам и внутридомовым источникам, а также к специальным сооружениям вроде ядерных объектов и хранилищ.

Критерий оценки здесь принципиально иной: не самочувствие, а риск появления повреждений конструкции, снижающих её эксплуатационную надёжность. Отсюда и другая геометрия измерений — датчик ставится на фундамент здания либо на нижнюю часть наружной несущей стены не выше одного метра от уровня грунта, предпочтительно со стороны источника, и измерения ведутся одновременно по трём взаимно перпендикулярным осям. Измерительная система должна охватывать диапазон 1–250 Гц, анализ обычно ведут в полосе 1–150 Гц. Стандарт требует и повторности: не менее трёх измерений, разброс пиковых значений относительно среднего — не более 10%, а при периодическом воздействии период наблюдения должен включать не менее трёх рабочих циклов.

Практический вывод простой: «в пределах санитарных норм» и «безопасно для конструкций» — разные утверждения, подтверждаемые разными протоколами. Если рядом идёт стройка или забивают сваи, а на стенах появляются трещины, санитарный протокол вопрос о причине не закроет — нужна оценка по ГОСТ Р 52892-2007 и, как правило, обследование конструкций в тех же точках.

Допустимые уровни в жилых и общественных зданиях: конкретные числа

Ссылка «по СанПиН 1.2.3685-21» без цифр ничего не решает — спор с соседом, управляющей компанией или надзорным органом закрывается только сопоставлением замера с конкретной строкой таблицы. Ниже — то, с чем сравнивается протокол.

Что именно нормируется. Для постоянной вибрации (текущее корректированное ускорение меняется не более чем в 2 раза, то есть на 6 дБ, за время наблюдения) нормируются среднеквадратичные значения ускорения, корректированные ускорения и их логарифмические уровни в дБ в октавных полосах частот. Для непостоянной (изменение не менее чем в 2 раза за время наблюдения не менее 5 минут при измерении с постоянной времени 1 с) — эквивалентные корректированные ускорения, приведённые к нормируемому периоду контроля. Измеряемая величина — среднеквадратичное ускорение; для корректированного ускорения применяется частотная коррекция Wm в диапазоне от 1 до 80 Гц. Период контроля разделён: дневное время — с 07:00 до 23:00, ночное — с 23:00 до 07:00.

Жилые помещения, палаты больниц и санаториев (таблица 5.36). Эквивалентные значения виброускорения для всех трёх направлений Z, Y, X одинаковы и заданы в единицах 10⁻³ м/с²: 2 Гц — 4,0 (72 дБ); 4 Гц — 4,5 (73 дБ); 8 Гц — 5,6 (75 дБ); 16 Гц — 11,0 (81 дБ); 31,5 Гц — 22,0 (87 дБ); 63 Гц — 45,0 (93 дБ). Корректированное значение с частотной коррекцией Wm — 4,0·10⁻³ м/с², то есть 72 дБ. Логарифмические уровни установлены для опорного уровня 1 мкм/с² — без этой оговорки децибелы из протокола сравнивать не с чем.

Три поправки, которые чаще всего забывают. В дневное время в жилых помещениях к уровням таблицы 5.36 вводится поправка «+5» дБ, а абсолютные значения умножаются на 1,75 — то есть таблица написана под ночь, и ночной замер строже дневного. Для непостоянной вибрации поправка «−10» дБ, абсолютные значения умножаются на 0,32. В палатах больниц и санаториев — «−3» дБ и коэффициент 0,71. Поправки применяются к одной и той же таблице, поэтому «превышение» или «норма» в заключении зависит не только от прибора, но и от того, правильно ли зафиксированы время суток и характер вибрации.

Общественные здания (таблица 5.37). Уровни мягче: 2 Гц — 10,0·10⁻³ м/с² (80 дБ); 4 Гц — 11,0 (81 дБ); 8 Гц — 14,0 (83 дБ); 16 Гц — 28,0 (89 дБ); 31,5 Гц — 56,0 (95 дБ); 63 Гц — 110,0 (101 дБ); корректированное значение Wm — 10,0·10⁻³ м/с², 80 дБ. Для непостоянной вибрации — та же поправка «−10» дБ и коэффициент 0,32, а для помещений образовательных учреждений и читальных залов библиотек — «−3 дБ» и коэффициент 0,71.

Разница между жильём и общественным зданием на низких частотах — 8 дБ, то есть в 2,5 раза по абсолютному значению. Практический смысл: один и тот же агрегат в подвале жилого дома и в подвале офиса оценивается по разным строкам, и перенос вывода «у соседей же нормально» с одного объекта на другой некорректен.

Производственная вибрация: другая шкала и другие цифры

Рабочее место нормируется отдельной таблицей 5.4 того же СанПиН, и порядок величин там принципиально иной. Эквивалентные корректированные уровни виброускорения:

• локальная вибрация (направления Хл, Yл, Zл, фильтр частотной коррекции Wh) — 2,0 м/с², 126 дБ;
• общая транспортная — на рабочих местах в транспортных средствах, самоходных и прицепных машинах при движении: по Zo с фильтром Wk — 0,56 м/с² (115 дБ), по Хо и Yo с фильтром Wd — 0,40 м/с² (112 дБ);
• общая транспортно-технологическая — в машинах, перемещающихся по подготовленным поверхностям производственных помещений, промышленных площадок и горных выработок: Zo/Wk — 0,28 м/с² (109 дБ), Хо и Yo/Wd — 0,2 м/с² (106 дБ);
• общая технологическая на стационарных рабочих местах — Zo/Wk — 0,1 м/с² (100 дБ), Хо и Yo/Wd — 0,071 м/с² (97 дБ).

Фильтры Wh, Wk и Wd — не произвольные обозначения: коэффициенты частотной коррекции берутся из приложения В к ГОСТ Р 59701.1-2022 «Вибрация. Средства измерений общей и локальной вибрации. Часть 1. Виброметры общего назначения» (приказ Росстандарта от 4 августа 2022 г. № 733-ст). Wh относится к локальной вибрации, Wk — к общей в вертикальном направлении, Wd — к общей в горизонтальном. Протокол, в котором не указан применённый фильтр, формально неполон: одно и то же виброускорение после разных коррекций даёт разные числа.

Сопоставление двух шкал объясняет большинство недоразумений. Самая строгая производственная норма — 0,1 м/с² на стационарном рабочем месте — в 25 раз выше (на 28 дБ), чем корректированное допустимое значение 4,0·10⁻³ м/с² в жилом помещении ночью. Поэтому цех, где вибрация на рабочих местах в норме, вполне может создавать сверхнормативные уровни в жилом доме через дорогу, и ссылка на «протокол по рабочим местам» такой вопрос не закрывает: нужны замеры в самих квартирах, по таблице 5.36 и с ночной поправкой.

Железная дорога, метро и трамвай: зона влияния

Для транспортных источников есть отдельный документ — СП 441.1325800.2019 «Защита зданий от вибрации, создаваемой железнодорожным транспортом. Правила проектирования», утверждённый приказом Минстроя России от 22 января 2019 года № 23/пр и введённый в действие 23 июля 2019 года (введён впервые). Он распространяется на защиту от вибрации и структурного шума в жилых и общественных зданиях вблизи линий колеи 1520 мм, по которым проходят пассажирские поезда со скоростью до 250 км/ч и грузовые до 140 км/ч.

Самое полезное для собственника и застройщика — числа из пункта 5.1.4. Ориентировочная ширина зоны влияния, считая от оси крайнего (внешнего) пути, составляет до 200 м для железной дороги с обращением грузовых поездов и до 60 м — без грузовых. Для железнодорожных тоннелей ориентировочная ширина зоны влияния — до 40 м. Эти значения не приговор и не разрешение: они очерчивают полосу, внутри которой вопрос вибрации нужно закрывать измерением, а не рассуждением.

Исходное динамическое воздействие для расчёта виброзащиты определяют либо натурными измерениями на площадке — методика описана в приложении Б свода правил, замеры выполняют при проходе поездов каждой категории, — либо по результатам измерений на объектах-аналогах. Второй путь дешевле и допустим, но он корректен только при сопоставимых грунтах, конструкции пути и составе движения. Логика та же, что и с грузовыми поездами в 200-метровой полосе: дешевле измерить до проектных решений, чем закладывать виброзащиту вслепую или переделывать её после жалоб.

У метрополитена — свой норматив, отдельный от СП 441. СП 441.1325800.2019 написан для колеи 1520 мм наземных железных дорог; для объектов метрополитена действует СП 23-105-2004 «Оценка вибрации при проектировании, строительстве и эксплуатации объектов метрополитена» (введён постановлением Госстроя России от 09.03.2004 № 20). Таблица 3.1 свода правил задаёт собственные допустимые значения — не те же цифры, что в таблицах СанПиН, и сравнивать их напрямую с таблицей 5.36 нельзя, потому что нормируемая величина другая (виброскорость, а не виброускорение). Для жилых помещений максимальное значение виброскорости — 1,1·10⁻⁴ м/с (67 дБ), эквивалентное — 3,5·10⁻⁵ м/с (57 дБ). Для палат больниц и санаториев норма строже: максимальное значение — 0,8·10⁻⁴ м/с (64 дБ), эквивалентное — 2,6·10⁻⁵ м/с (54 дБ). Оценку по этим строкам свод правил прямо предписывает вести для ночного времени суток.

Для трамвайных линий отдельного действующего свода правил среди проверенных источников нет — ни СП 441 (колея другая), ни СП 23-105 (это метрополитен) трамвай напрямую не охватывают. В такой ситуации правильный путь — прямой инструментальный замер в конкретном помещении по СанПиН 1.2.3685-21, а не перенос чужой методики.

Требование к измерительной аппаратуре — сквозное, для всех перечисленных норм. ГОСТ 12.1.012-2004 «ССБТ. Вибрационная безопасность. Общие требования» (межгосударственный, действует) делит стандарты в области вибробезопасности на три вида — основополагающие (тип А, к которым относится сам ГОСТ), групповые (тип B) и по отдельным видам изделий (тип C) — и требует: «При проведении измерений в соответствии с любым из стандартов в области вибрационной безопасности следует использовать средства измерений, отвечающие требованиям, которые установлены в ГОСТ ИСО 8041». То есть соответствие виброметра ГОСТ ИСО 8041 — не формальность для галочки в протоколе, а отдельно проверяемое требование, общее и для санитарного замера в квартире, и для оценки воздействия на конструкцию, и для метро.

Кто отвечает за уровень вибрации

ГОСТ 12.1.012-2004 разводит два разных вопроса ответственности, которые в спорах часто путают.

Работодатель отвечает за соблюдение гигиенических нормативов на рабочих местах. Основным средством обеспечения вибрационной безопасности стандарт называет создание условий работы, при которых вибрация, воздействующая на человека, не превышает установленных пределов — гигиенических нормативов, то есть тех самых значений таблицы 5.4 СанПиН, разобранных выше. Ответственность за их соблюдение прямо возложена на работодателя: он должен оценить риск, связанный с воздействием вибрации на рабочих, и принять меры, необходимые для снижения вибрационной нагрузки, — от выбора машин с меньшей виброактивностью до периодического контроля вибрации на рабочих местах и организации медицинских осмотров персонала виброопасных профессий.

Изготовитель машины отвечает за другое — за декларирование вибрационной характеристики. Машины, которые в процессе работы производят вибрацию, неблагоприятно воздействующую на оператора, следует конструировать и изготовлять с учётом современных технических решений, снижающих вред от вибрационного воздействия, а изготовитель несёт ответственность за заявление вибрационной характеристики машины. При этом ГОСТ вводит порог, ниже которого машину не относят к виброопасным и её характеристику разрешается не заявлять и не подтверждать: максимальное полное среднеквадратичное значение корректированного виброускорения не превышает 0,5 м/с² для локальной и 0,1 м/с² для общей вибрации. Путать этот порог с санитарным нормативом для стационарного рабочего места (0,1 м/с² в таблице 5.4) не стоит — совпадение одной из цифр случайно: один порог классифицирует машину у изготовителя, другой оценивает конкретное рабочее место у работодателя.

Если уровни превышены

Вибрацию почти всегда проще снять на источнике и на пути передачи, чем защищаться от неё в помещении. Для инженерного оборудования это виброизолирующие опоры под агрегат, гибкие вставки на трубопроводах и воздуховодах, балансировка вращающихся частей, иногда перенос оборудования в другое помещение. Типичная ошибка — виброизолировать насос, оставив жёсткую обвязку: колебания уходят в конструкции по трубам.

С внешними источниками сложнее: меры относятся уже к зданию или его фундаменту и стоят соответственно. Поэтому вблизи метро, железной дороги и действующих производств вибрацию разумно измерять до покупки помещения или до принятия проектных решений — а не после жалоб жильцов. Замер после мероприятий подтверждает, что выбранное решение сработало; заодно он показывает, ушёл ли вместе с вибрацией и структурный шум.

Результат

Протоколы аккредитованной лаборатории, заключение о соответствии и — при превышениях — рекомендации по виброзащите: виброизоляторы, балансировка, перенос оборудования. Шум и вибрация обычно идут парой: замеры шума выполняем тем же выездом в составе комплекса работ по вводу.
