Зачем нужна гидрометеорология в изысканиях
Инженерно-гидрометеорологические изыскания дают проектировщику данные о водном режиме и климате площадки: расчётные уровни и расходы воды, ледовые условия, ветровые и волновые нагрузки, интенсивность осадков, характеристики половодья и паводков. По этим данным назначаются планировочные отметки территории, отметки полов первых этажей, защита от затопления и подтопления, параметры мостовых переходов, водопропускных труб, водозаборов и выпусков сточных вод.
Статья 47 Градостроительного кодекса не оставляет здесь пространства для трактовок: подготовка проектной документации и её реализация без выполнения инженерных изысканий не допускаются. Перечень видов изысканий установлен постановлением Правительства РФ № 20 от 19.01.2006, и гидрометеорология входит в основные виды — наравне с геодезией, геологией и экологией. Общие требования к организации работ задаёт СП 47.13330, порядок производства именно гидрометеорологических изысканий — СП 482.1325800.2020, а методику самих расчётов — СП 33-101-2003 «Определение основных расчетных гидрологических характеристик».
Самостоятельность этого вида работ СП 482.1325800.2020 оговаривает отдельно: «Инженерно-гидрометеорологические изыскания — самостоятельный вид инженерных изысканий, который выполняется как в составе комплексных инженерных изысканий, так и отдельно по заданию застройщика» (технического заказчика). Поэтому работы ведутся в составе комплексных инженерных изысканий или отдельным договором — например, когда по площадке уже есть геология и геодезия, а экспертиза запросила гидрометеорологическое обоснование отдельным томом.
Когда без раздела не обойтись
Формальный признак один: на объект влияет водный объект или климат — значит, раздел нужен. На практике заказчики приходят к нам в нескольких типовых ситуациях.
Площадка у воды. Строительство в границах водоохранной зоны реки, озера, водохранилища или залива требует определения границ зон с особыми условиями использования территории и расчётных уровней воды. Даже если сооружение стоит на удалении от уреза, инженерные сети и подъездные дороги нередко пересекают водоохранную зону.
Переходы через водотоки. Мостовые переходы, дюкеры, надземные и подземные прокладки трубопроводов и кабельных линий требуют не только уровней и расходов, но и оценки русловых деформаций — иначе опоры и трубу негде посадить по глубине.
Водозаборы и выпуски. Для забора воды и для сброса очищенных сточных вод нужны характеристики водотока в створе и обоснование условий смешения. Без этого не согласуется ни решение о предоставлении водного объекта в пользование, ни проект нормативов допустимого сброса.
Территории в зонах затопления и подтопления. Здесь гидрометеорология — исходные данные для проектирования инженерной защиты.
Реконструкция и капитальный ремонт существующих объектов. Если по объекту одновременно ведётся техническое обследование, гидрометеорологические данные объясняют часть выявленных дефектов: подтопление подвалов, размыв оснований, разрушение отмосток и подпорных стен.
Задание и программа: без них выйти в поле нельзя
Самая частая организационная ошибка — считать, что для начала работ достаточно договора. По СП 482.1325800.2020 документов три, и они выстроены в цепочку.
Договор. «Основанием для выполнения инженерно-гидрометеорологических изысканий является заключаемый в соответствии с законодательством Российской Федерации договор подряда» — либо государственный или муниципальный контракт. К нему прилагается задание застройщика или технического заказчика.
Задание. Оно отвечает на вопрос, что должно получиться на выходе. Пункт 4.8 требует, чтобы задание в дополнение к требованиям СП 47.13330.2016 «должно содержать перечень и обеспеченность расчетных гидрометеорологических характеристик, необходимых для обоснования выбора основных параметров сооружений и определения гидрометеорологических условий их эксплуатации» — либо ссылки на нормативные документы, которые эти требования устанавливают. Формулировка важна: обеспеченность приходит из задания, а не назначается изыскателем в поле.
Программа. Она отвечает на вопрос, как результат будет получен. Пункт 4.9 перечисляет, что должно быть в ней кратко изложено: гидрографическая сеть района, сведения об «основных факторах гидрологического режима водных объектов и возможности проявления опасных гидрометеорологических процессов и явлений», использование водных ресурсов на водосборе, наличие материалов наблюдений по постам государственной и ведомственных сетей и материалов изысканий прошлых лет с оценкой возможности их использования, сведения об «участках размещения временных постов и створов наблюдений», категории сложности природных условий и намечаемые методы расчёта. Для линейных объектов дополнительно составляется предварительная ведомость пересечений трассой водных объектов.
Требование к качеству программы сформулировано жёстко: «Программа должна соответствовать заданию, требованиям НД, регламентирующих выполнение инженерно-гидрометеорологических изысканий, и обосновывать состав и объемы планируемых работ» — и далее прямая норма: «Выполнение инженерно-гидрометеорологических изысканий без программы не допускается».
Практический вывод для заказчика: если подрядчик готов выехать на объект завтра, а бумаги потом, это не гибкость, а нарушение, которое всплывёт в экспертизе, — копии задания и программы входят в текстовые приложения к отчёту.
Обеспеченность — главный параметр раздела
Ключевая величина, вокруг которой строится весь отчёт, — обеспеченность расчётной характеристики. Это вероятность того, что величина будет превышена: уровень воды обеспеченностью 1% превышается в среднем один раз в сто лет, обеспеченностью 10% — примерно раз в десять лет.
Расчётная обеспеченность назначается не изыскателем. СП 33-101-2003 формулирует это прямо: «Вероятности превышения расчетных гидрологических характеристик для каждого вида строительства устанавливают нормативными документами» — в зависимости от уровня ответственности сооружений по ГОСТ 27751. То есть для капитального здания и для временной площадки складирования требования разные, и определяются они классом объекта, а не пожеланием сторон.
Ошибка на этом шаге — самая дорогая из возможных. Заниженная обеспеченность даёт заниженные отметки, и объект получает риск затопления, который заказчик оплачивает всю жизнь сооружения. Завышенная — приводит к лишним объёмам подсыпки, дорогой инженерной защите и удорожанию сметы без всякой пользы.
Отсюда практическое правило: техническое задание на гидрометеорологические изыскания составляется вместе с проектировщиком, а не отдельно от него. Изыскатель должен знать класс сооружения и перечень расчётных случаев, для которых нужны характеристики; проектировщик должен знать, какие ряды наблюдений реально доступны по этому водному объекту.
Три расчётные ситуации: данные есть, данных мало, данных нет
СП 33-101-2003 устроен не по видам сооружений, а по степени обеспеченности исходными данными: раздел 5 — при наличии данных гидрометрических наблюдений, раздел 6 — при их недостаточности, раздел 7 — при отсутствии. От того, в какую из трёх ситуаций попадает створ, зависит и состав работ, и стоимость, и то, что именно будет проверять эксперт.
Данные есть. Расчёт ведётся по кривым обеспеченности — аналитическим функциям распределения ежегодных вероятностей превышения. Но есть данные — не то же самое, что есть пост. Критерий числовой: «Продолжительность периода наблюдений считают достаточной, если рассматриваемый период репрезентативен (представителен), а относительная средняя квадратическая погрешность расчетного значения исследуемой гидрологической характеристики не превышает 10 % для годового и сезонного стоков и 20 % — для максимального и минимального стоков». Если погрешность выше — формально данные есть, а расчётная ситуация уже вторая.
Данных недостаточно. Тогда ряд приводят к многолетнему периоду: «При недостаточности данных гидрометрических наблюдений параметры кривых распределения вероятностей гидрологических характеристик, а также основных элементов расчетного гидрографа необходимо приводить к многолетнему периоду с привлечением данных наблюдений пунктов-аналогов». Критерий выбора аналога здесь свой: «При выборе пункта-аналога основным критерием является наличие синхронности в колебаниях речного стока расчетного створа и створов-аналогов», количественно выраженная коэффициентом парной или множественной корреляции.
Данных нет. «При отсутствии данных гидрометрических наблюдений в расчетном створе применяют региональные методы расчета гидрологических характеристик», обобщающие наблюдения по району проектирования: методы водного баланса, гидрологической аналогии, осреднения в однородном районе, построения карт изолиний и региональных зависимостей стоковых характеристик от физико-географических факторов водосбора. Это штатный, а не аварийный сценарий — большинство малых водотоков попадает именно сюда.
Отдельно СП оговаривает качество исходных данных. Расчёт ведётся по материалам Росгидромета, архивов Госгидрометфонда, изыскательских и проектных организаций, а «При отсутствии данных гидрометеорологических наблюдений в пункте проектирования необходимо проводить гидрометеорологические изыскания». Сомнительные материалы проверяются, и «Ненадежные данные гидрометрических наблюдений при невозможности их уточнения исключают из расчетного ряда наблюдений». Наконец, «Определение расчетных гидрологических характеристик следует производить по однородным рядам наблюдений», причём «Оценку однородности рядов гидрологических наблюдений осуществляют на основе генетического и статистического анализов исходных данных наблюдений» — с применением критериев Смирнова — Граббса, Диксона, Фишера и Стьюдента.
Полезно понимать и границу применимости самого документа: СП 33-101-2003 — методический свод правил, и организацию изысканий он описывает ссылками на нормы своего времени (СНиП 11-02, СП 11-103). Поэтому методику расчёта берут из СП 33-101-2003, а порядок производства работ и состав отчёта — из СП 47.13330 и СП 482.1325800.2020.
Как выбирают реку-аналог
Подбор аналога — то место отчёта, где эксперт проверяет не арифметику, а логику. СП 33-101-2003 задаёт пять условий, которые должны выполняться одновременно:
- «однотипность стока реки-аналога и исследуемой реки»;
- «географическую близость расположения водосборов»;
- «однородность условий формирования стока, сходство климатических условий, однотипность почв (грунтов) и гидрогеологических условий», а также близкая степень озёрности, залесённости, заболоченности и распаханности водосборов;
- сопоставимые средние высоты водосборов, а для горных и полугорных районов — учёт экспозиции склона и гипсометрии;
- «отсутствие факторов, существенно искажающих естественный речной сток (регулирование стока, сбросы воды, изъятие стока на орошение и другие нужды)».
Последний пункт на практике отсекает больше кандидатов, чем первые четыре. Река с плотиной выше створа, водозабором на орошение или организованным сбросом перестаёт быть аналогом, даже если географически она ближе всех.
Если методов расчёта получилось несколько, окончательное значение выводят не на глаз: при использовании нескольких независимых методов, но не более трёх, результат взвешивается по абсолютным дисперсиям погрешностей каждого метода. Это ещё одно место, где экспертиза сверяет формулу, а не доверяет итоговой цифре.
Полевые и камеральные работы

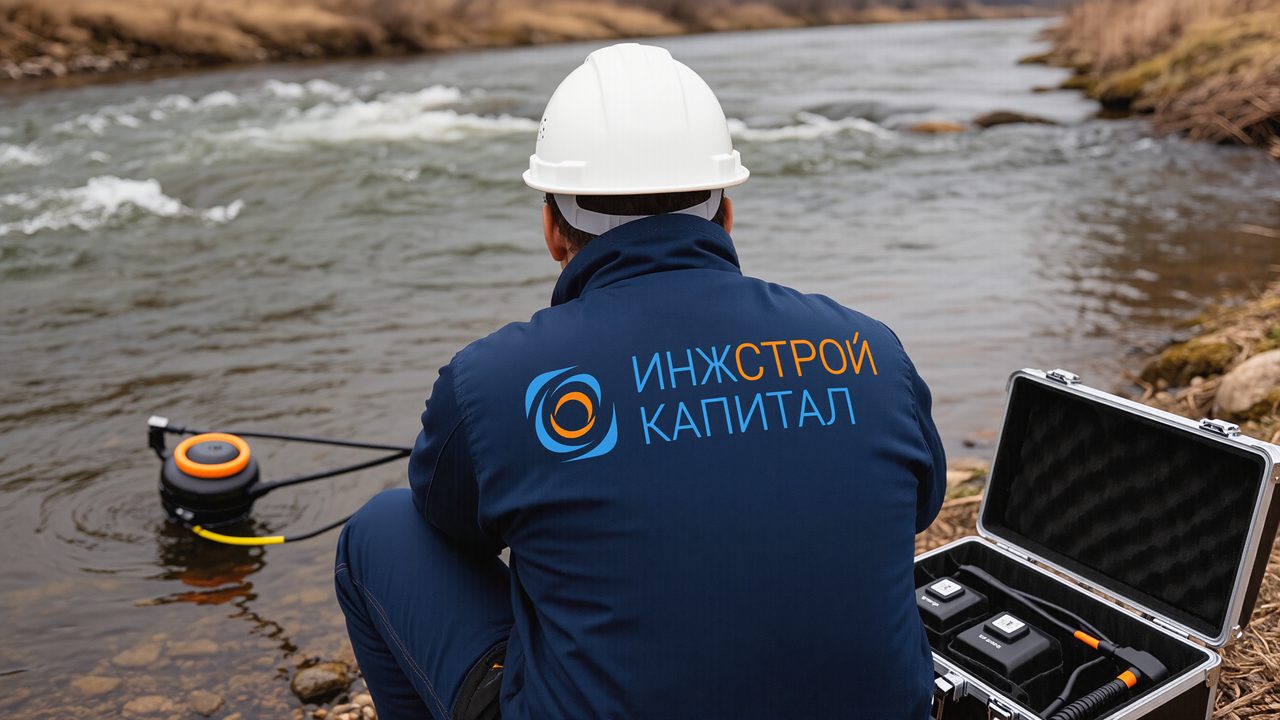

Полевой этап начинается с рекогносцировочного обследования: осматриваются водный объект и прилегающая территория, фиксируются следы прошлых высоких вод, состояние берегов, наличие подпоров, мостов, плотин и других сооружений, влияющих на режим. Далее — промерные работы, то есть русловая съёмка с построением поперечных и продольного профилей дна, привязанных к геодезической основе. При необходимости организуются наблюдения за уровнями, скоростями течения и ледовыми явлениями.
Камеральный этап опирается на многолетние ряды наблюдений и строится в понятной последовательности:
- Оценка гидрометеорологической изученности района. Собираются «сведения о ранее выполненных инженерных изысканиях и исследованиях, наличии пунктов стационарных наблюдений государственной и ведомственных сетей» и даётся «оценка степени гидрологической и метеорологической изученности территории». Именно этот раздел показывает экспертизе, что расчёт опирается на весь доступный массив данных, а не на первый попавшийся источник.
- Выбор опорных станций. Определяются опорная и дополнительные метеостанции, ряды которых репрезентативны для площадки: по каждой приводятся местоположение, удалённость от района работ, координаты, высота и период наблюдений.
- Подбор рек-аналогов. Для водотоков без собственных наблюдений подбирается аналог со сходными условиями формирования стока; по гидрологическим постам на реках-аналогах указываются площадь водосбора, расстояние от истока и устья, период наблюдений и высота нуля графика.
- Работа с материалами Государственного водного кадастра и данными наблюдательной сети.
- Гидрологические и климатические расчёты: уровни и расходы воды заданной обеспеченности, характеристики половодья и дождевых паводков, ледовый режим, ветровые и волновые характеристики, температура и осадки.
- Оформление технического отчёта с текстовой частью, таблицами, графиками и картографическими приложениями.
Отдельные прикладные задачи направления — оценка русловых деформаций и построение профиля предельного размыва, расчёт заиления водохранилищ, гидрологическое обоснование точек сброса очищенных сточных вод, определение границ водоохранных зон и мониторинг водных объектов.
Сколько мерить: длина участка и объём промерных работ
Вопрос стоимости почти всегда сводится к вопросу, какой длины участок предстоит обследовать. В СП 482.1325800.2020 ответ нормирован и привязан к ширине зеркала воды меженного русла — не к длине трассы и не к площади площадки.
| Ширина зеркала воды меженного русла | Минимальная протяжённость участка |
|---|---|
| до 30 м | не менее 200 м |
| от 30 до 500 м | не менее 10 ширин |
| более 500 м | не менее пяти ширин |
Норма пункта 7.1.8 задаёт минимум «для рек шириной зеркала воды меженного русла до 30 м — не менее 200 м, для рек шириной зеркала воды меженного русла от 30 до 500 м — не менее 10 ширин, для рек шириной зеркала воды меженного русла более 500 м — не менее пяти ширин». Индивидуальную длину участка назначить можно, но только в бо́льшую сторону. Те же значения СП повторяет для длины участка рекогносцировочного обследования — то есть занизить объём на этапе осмотра тоже не выйдет.
Отдельный порог включает изучение русловых переформирований: «На реках с интенсивными деформациями русел (при средней скорости деформаций более 1,0 м/год) и реках с шириной русла в межень более 30 м дополнительно предусматривают изучение динамики русловых переформирований» — с промерами, сопутствующими геодезическими работами, определением гранулометрического состава донных отложений и фиксацией положения бровок и их перемещения.
Обратный случай тоже нормирован: «Инженерно-гидрометеорологические изыскания в сокращенном объеме выполняют на участках водотоков шириной до 30 м со слабовыраженными вертикальными и горизонтальными деформациями русла», причём слабая деформируемость должна быть подтверждена данными о слаборазмываемых грунтах по результатам инженерно-геологических изысканий. Тогда полевая часть сводится к рекогносцировочному обследованию, промерам в полосе топографической съёмки, но не менее 200 метров, и в створе перехода, и к измерению расхода воды детальным методом. Это законный способ удешевить работы — при условии, что основание для сокращения объёма изложено в отчёте.
Что должно быть в техническом отчёте
Пункт 4.13 СП 482.1325800.2020 задаёт структуру отчёта напрямую. Ниже — та же структура с расшифровкой того, что по каждому разделу спрашивает экспертиза.
| Раздел отчёта | Что в нём | На что смотрит экспертиза |
|---|---|---|
| Введение | Объект, цели и сроки, основание работ, вид градостроительной деятельности и этап, сведения о заказчике и исполнителе, обзорная схема | Совпадение состава работ с заданием и этапом проектирования |
| Гидрометеорологическая изученность | Ранее выполненные изыскания, посты и станции государственной и ведомственных сетей, оценка степени изученности | Использован ли весь доступный массив данных, чем обоснован выбор станций и аналогов |
| Краткая физико-географическая характеристика | Геоморфология, гидрографическая сеть, хозяйственное использование водных объектов, состояние существующих сооружений | Учтены ли подпоры, плотины, мосты и прошлые аварии |
| Методика и технология работ | Состав, виды и объёмы работ, методы полевых и камеральных работ, приборы, поверка средств измерений | Сопоставление фактических объёмов с программой и обоснование отступлений |
| Результаты работ | Климатическая характеристика, гидрологический режим, расчётные уровни и расходы, ледовый режим, наносы, русловые процессы | Достоверность расчётов и полнота исходных данных |
| Контроль качества и приёмка | Внутренний контроль (полевой, лабораторный, камеральный), внешний контроль заказчика | Наличие актов и оценки качества работ |
| Заключение | Итоги, оценка полноты и качества, рекомендации по проектным решениям и мониторингу | Есть ли выводы применительно к площадке, а не общие фразы |
| Использованные документы и материалы | Нормативные документы, материалы прошлых лет, научно-методические источники | Актуальность нормативной базы |
Два раздела заслуживают отдельного внимания, потому что именно на них чаще всего экономят. Первый — методика: СП требует включить «сравнительная таблица фактически выполненных объемов работ и запланированных к выполнению программой» и «обоснование отступлений от требований программы при их наличии». Отступление от программы само по себе не нарушение; нарушение — молчание о нём. Второй — заключение: это «краткое изложение результатов выполненных инженерно-гидрометеорологических изысканий, сведения о полноте и качестве выполненных изысканий», а не пересказ введения.
В текстовые приложения включаются копии задания и программы, «выписки из реестра членов саморегулируемой организации, подтверждающей право на выполнение инженерно-гидрометеорологических изысканий», результаты поверки средств измерений, акты отбора проб, полевого контроля и приёмки работ, ведомости расчётных створов, фотоматериалы. Графическая часть по объёму нередко превышает текстовую: схема расположения объекта и пунктов наблюдений, схема выполненных полевых работ, «план перехода через водный объект с указанием границ затопления при расчетных уровнях и границ водоохранных зон», поперечные профили по гидрометрическим створам, продольный профиль реки, «кривые обеспеченности характерных уровней и расходов воды и других расчетных характеристик», типовые гидрографы стока и «профиль предельного размыва русла реки в створе перехода».
Два этапа изысканий для проектной документации
Ещё одна вещь, которая обычно не попадает в первоначальную смету. По разделу 7 СП 482.1325800.2020 изыскания для архитектурно-строительного проектирования выполняются в два этапа; в один этап их допускается выполнить только при отсутствии случаев, перечисленных в подпункте 7.3.2.1 СП 47.13330.2016.
Первый этап даёт основную часть результата: состав и объём работ определяются степенью изученности, сложностью условий и перечнем характеристик, нужных именно для этого сооружения. По итогам «должна быть дана детальная оценка гидрометеорологических и гидроморфологических условий площадки», получены расчётные характеристики и составлен прогноз развития опасных гидрометеорологических процессов. Для зданий и сооружений повышенного и нормального уровней ответственности на неизученных территориях, а также для АЭС и гидроэнергетических сооружений I и II классов независимо от изученности в составе временных постов предусматривается опорный пункт, наблюдения на котором ведутся на всех последующих этапах изысканий.
Второй этап выполняется в случаях, указанных в СП 47.13330.2016, и уточняет результат: пересчитываются гидрологические и метеорологические характеристики, уточняется прогноз русловых и пойменных деформаций на уже исследованных участках, закрываются дополнительные участки и перетрассировки. Состав отчёта на обоих этапах один и тот же.
Для заказчика отсюда следует простая вещь: вопрос один этап или два решается не подрядчиком и не ценой, а перечнем случаев в СП 47.13330.2016. Проверять его нужно до подписания договора, а не после первого замечания экспертизы.
Водоохранная зона, прибрежная защитная полоса, береговая полоса
Три контура, которые заказчики регулярно путают между собой, а проектировщику нужны все три. Ширины заданы Водным кодексом прямо, и спорить с ними бессмысленно — можно только правильно определить исходные параметры водного объекта.
| Водный объект | Ширина водоохранной зоны |
|---|---|
| Река, ручей протяжённостью до 10 км | 50 м (зона совпадает с прибрежной защитной полосой) |
| Река, ручей протяжённостью от 10 до 50 км | 100 м |
| Река, ручей протяжённостью от 50 км и более | 200 м |
| Исток реки, ручья | радиус 50 м |
| Озеро, водохранилище (кроме озера внутри болота и водоёма с акваторией менее 0,5 км²) | 50 м |
| Водохранилище на водотоке | равна ширине зоны этого водотока |
| Море | 500 м |
| Река или её часть в закрытом коллекторе | не устанавливается |
Водоохранная зона — самая широкая. «Ширина водоохранной зоны рек или ручьев устанавливается от их истока для рек или ручьев протяженностью»: «до десяти километров — в размере пятидесяти метров», «от десяти до пятидесяти километров — в размере ста метров», «от пятидесяти километров и более — в размере двухсот метров». Для водоёмов действует своя норма: «Ширина водоохранной зоны озера, водохранилища, за исключением озера, расположенного внутри болота, или озера, водохранилища с акваторией менее 0,5 квадратного километра, устанавливается в размере пятидесяти метров», а «Ширина водоохранной зоны моря составляет пятьсот метров». Отдельно стоит запомнить норму, которая иногда снимает вопрос целиком: «Водоохранные зоны рек, их частей, помещенных в закрытые коллекторы, не устанавливаются».
Прибрежная защитная полоса располагается внутри водоохранной зоны и имеет дополнительные ограничения. Её ширина зависит не от длины реки, а от рельефа берега: «Ширина прибрежной защитной полосы устанавливается в зависимости от уклона берега водного объекта и составляет тридцать метров для обратного или нулевого уклона, сорок метров для уклона до трех градусов и пятьдесят метров для уклона три и более градуса». Отсюда следствие, которое регулярно упускают: уклон берега на разных участках площадки может отличаться, и ширина полосы вдоль одного и того же берега не обязана быть постоянной.
| Уклон берега | Ширина прибрежной защитной полосы |
|---|---|
| Обратный или нулевой | 30 м |
| До трёх градусов | 40 м |
| Три градуса и более | 50 м |
Для малых водотоков контуры схлопываются: «Для реки, ручья протяженностью менее десяти километров от истока до устья водоохранная зона совпадает с прибрежной защитной полосой. Радиус водоохранной зоны для истоков реки, ручья устанавливается в размере пятидесяти метров».
Береговая полоса общего пользования — полоса вдоль береговой линии, предназначенная для общего пользования. «Ширина береговой полосы водных объектов общего пользования составляет двадцать метров, за исключением береговой полосы каналов, а также рек и ручьев, протяженность которых от истока до устья не более чем десять километров», — для них она равна пяти метрам. Ограничение здесь не столько в застройке, сколько в доступе: «Каждый гражданин вправе пользоваться (без использования механических транспортных средств) береговой полосой водных объектов общего пользования для передвижения и пребывания около них». Проектные решения, перекрывающие свободный проход к воде, снимаются на согласованиях.
Определение этих границ начинается не с карты, а с двух вопросов: что это за водный объект и где проходит его береговая линия. Водный кодекс относит к поверхностным водным объектам моря и их части, водотоки (реки, ручьи, каналы), водоёмы (озёра, пруды, обводнённые карьеры, водохранилища), болота, природные выходы подземных вод, ледники и снежники, причём «Поверхностные водные объекты состоят из поверхностных вод и покрытых ими земель в пределах береговой линии». Сама береговая линия определяется по-разному: для «реки, ручья, канала, озера, обводненного карьера — по среднемноголетнему уровню вод в период, когда они не покрыты льдом», а для «пруда, водохранилища — по нормальному подпорному уровню воды». Поэтому урез, снятый геодезистом в конкретный день, — это ещё не граница водного объекта, а пруд-копань на балансе предприятия, водоток в государственном водном реестре и мелиоративный канал дают три разных правовых режима с разными последствиями для стройки.
Что запрещено и что разрешено в водоохранной зоне
Режим водоохранной зоны часто пересказывают как там ничего нельзя. Это неверно и стоит заказчику лишних проектных решений. Перечень запретов закрытый, он приведён в части 15 статьи 65 Водного кодекса и включает: использование сточных вод для повышения почвенного плодородия; размещение кладбищ, объектов уничтожения биологических отходов, объектов размещения отходов производства и потребления, химических, взрывчатых, токсичных и ядовитых веществ, пунктов захоронения радиоактивных отходов; авиационные меры по борьбе с вредными организмами; движение и стоянку транспорта вне дорог и специально оборудованных мест с твёрдым покрытием; строительство и реконструкцию автозаправочных станций, складов горюче-смазочных материалов, станций техобслуживания и мойку транспорта; хранение и применение пестицидов и агрохимикатов; «сброс сточных, в том числе дренажных, вод»; разведку и добычу общераспространённых полезных ископаемых.
Всё остальное разрешено при выполнении условия: «В границах водоохранных зон допускаются проектирование, строительство, реконструкция, ввод в эксплуатацию, эксплуатация хозяйственных и иных объектов при условии оборудования таких объектов сооружениями, обеспечивающими охрану водных объектов от загрязнения, засорения, заиления и истощения вод».
Именно это условие превращает водоохранную зону из запрета в проектную задачу: набор водоохранных сооружений — очистные, ливневая канализация с очисткой, обвалование, твёрдые покрытия — подбирается под конкретный объект, а исходными данными для него служат характеристики водотока из гидрометеорологического отчёта. Побочное следствие для выпусков сточных вод: поскольку сам сброс входит в перечень запретов, размещение выпуска и его обоснование прорабатываются в увязке с режимом зоны, а не после того, как компоновка площадки утверждена.
Зоны затопления и подтопления
Формулировка Водного кодекса здесь точнее, чем обиходное в зоне затопления строить нельзя. Пункт 1 части 3 статьи 67.1 запрещает в границах зон затопления и подтопления «строительство объектов капитального строительства, не обеспеченных сооружениями и (или) методами инженерной защиты территорий и объектов от негативного воздействия вод». Запрет адресован не стройке, а стройке без защиты.
Что закон понимает под инженерной защитой, он тоже определяет: это «строительство водоограждающих дамб, берегоукрепительных сооружений и других сооружений инженерной защиты, предназначенных для защиты территорий и объектов от затопления, подтопления, разрушения берегов водных объектов», а также методы, «в том числе искусственное повышение поверхности территорий, устройство свайных фундаментов и другие методы инженерной защиты». Для сметы это принципиально: подсыпка территории и свайное основание — полноценная инженерная защита наравне с дамбой, и на небольших объектах обходятся заметно дешевле.
Практическая цепочка выглядит так: гидрометеорологические изыскания дают расчётные уровни заданной обеспеченности → по ним назначаются отметки планировки и параметры защитных сооружений или методов → проект инженерной защиты входит в состав проектной документации и проверяется экспертизой. Без первого звена второе и третье не существуют: проектировать защиту не от чего.
Отдельно стоит помнить о подтоплении грунтовыми водами — это зона совместной работы гидрометеорологии и инженерно-геологических изысканий. Прогноз изменения уровня грунтовых вод после застройки территории — типовое требование экспертизы к объектам на подтопляемых площадках.
Русловые деформации и профиль предельного размыва
Для переходов через водотоки и для сооружений в русле недостаточно знать уровень воды: русло смещается в плане и углубляется. Плановые деформации — размыв берегов и миграция русла, глубинные — общий и местный размыв дна, в том числе у опор.
Результат расчёта — профиль предельного размыва: линия, ниже которой дно не опустится за расчётный срок с принятой обеспеченностью. Требование СП 482.1325800.2020 к этой линии сформулировано так: «Линия предельного размыва должна находиться ниже отметок дна, выявленных при инженерных изысканиях», — и обусловленных не только естественным развитием водотока, но и существующим техногенным воздействием. На реках с неустойчивыми руслами, горных и предгорных динамическая ось потока может сместиться в любое положение в пределах коренных берегов долины, поэтому максимальные отметки размыва принимают на одном уровне и в пределах существующих русел и рукавов, и в пределах островных участков.
Прогноз строится на трёх измеримых характеристиках: средней скорости смещения мезоформ — ленточных гряд, побочней, осерёдков — за многолетний период, «среднюю скорость размыва берегов за многолетний период» и «минимальную (наинизшую) прогнозируемую отметку дна русла в створе за период эксплуатации». От полученной линии назначается глубина заложения опор моста, отметка укладки дюкера, конструкция берегоукрепления.
Ошибка здесь не проявляется при вводе объекта — она проявляется через одно-два многоводных половодья, когда труба оказывается на поверхности размытого дна или опора теряет часть заделки.
Почему отчёт заворачивают в экспертизе
По опыту защиты отчётов замечания повторяются из раза в раз:
- Вместо отчёта представлена справка о климатических характеристиках. Справка — исходные данные, а не результат изысканий; она не содержит ни оценки изученности, ни расчётов применительно к площадке.
- Не обоснован выбор опорной станции или реки-аналога. Цифры есть, а откуда они взялись и почему аналог правомерен по пяти условиям СП 33-101-2003 — не показано.
- Расчётная обеспеченность не соответствует уровню ответственности сооружения. Формально расчёт выполнен, но не для того случая, который требуется нормами.
- Не определён статус водного объекта, из-за чего границы водоохранной зоны и прибрежной защитной полосы определены неверно или не определены вовсе.
- Материалы прошлых лет использованы без оценки актуальности — как готовый результат, а не как данные об изученности района.
- Занижен объём полевых работ — длина обследованного участка меньше минимума по ширине русла, или не выполнено изучение русловых переформирований там, где скорость деформаций превышает 1,0 м/год.
- Нет сравнения фактических объёмов с программой и обоснования отступлений от неё.
- Отсутствует увязка с другими видами изысканий: отметки в гидрометеорологическом отчёте не совпадают с геодезической основой, прогноз подтопления противоречит гидрогеологическому разделу.
Каждое из этих замечаний — повторная подача документации и потерянные недели. Мы проектируем состав работ так, чтобы отчёт закрывал их заранее, и сопровождаем документацию до положительного заключения.
Сроки и организация работ
Камеральная часть сезоном не ограничена, полевая — привязана к состоянию водотока. Промерные работы, наблюдения за уровнями, оценка ледовых условий и характеристик половодья выполняются в определённые периоды, и это единственный элемент графика, который нельзя сжать договорными сроками. Практический вывод для заказчика: полевой этап планируется заранее, до того как проектирование выйдет на стадию согласований.
Работы ведутся при наличии членства в СРО в области инженерных изысканий, а копия выписки из реестра членов СРО входит в текстовые приложения к отчёту. Средства измерений должны быть поверены или калиброваны, и результаты поверки тоже прикладываются — это одна из первых вещей, которые проверяет эксперт, прежде чем читать расчёты. Программа работ по каждому объекту согласовывается с заказчиком до выхода в поле, а не подгоняется под факт после.
